Erzeugt die Rechteckfunktion für eine reelle Zahl x.


icon

Ein-/Ausgänge

  • cdbl.png x —

    x ist eine beliebige reelle Zahl.

  • idbl.png square(x) —

    square(x) ist die Rechteckfunktion für einen Wert x.

    • Die Rechteckfunktion ist nach folgender Gleichung definiert:

    square(x) = 1, wenn2n ≤ x <2n + 1 und sonst 0,wobei n eine ganze Zahl ist.
    Hinweis Sie können komplexere Funktionen definieren, indem Sie die VIs Schrittfunktion, Spike-Funktionund Quadratfunktion variieren bzw. kombinieren.

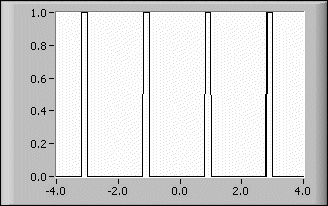

    In der Abbildung sehen Sie den Graphen der Funktion square(x) * square(x – 0,8) im Intervall (–4,0; 4,0)
