CLIP入门指南－第四部分：在CLIP和VI间传递数据

在FPGA VI中使用FPGA I/O节点在组件级IP(CLIP)和VI间传递数据。

按照下列步骤使用FPGA I/O节点访问CLIP I/O。

1. 在Demo CLIP.lvproj中，右键单击FPGA终端，从快捷菜单中选择新建»VI，新建一个FPGA VI。
2. 添加平铺式顺序结构至FPGA VI。
3. 拖曳项目的PortA I/O项至“平铺式顺序结构”内部。
4. 右键单击Adder CLIP/Port A输入端，从快捷菜单中选择创建»常量，输入常量值5，命名常量标签为偏移量。
5. 右键单击“平铺式顺序结构”，从快捷菜单中选择在后面添加帧。
6. 拖曳项目的PortB I/O项至“平铺式顺序结构”的空白帧的内部。
7. 右键单击FPGA I/O节点的Adder CLIP/Port B输入端，从快捷菜单选择创建»输入控件，命名控件标签为位置。
8. 展开FPGA I/O节点，添加AdderOut。
9. 右键单击Adder CLIP/AdderOut输出端，从快捷菜单中选择创建»显示控件，命名控件标签为位置 + 偏移量。

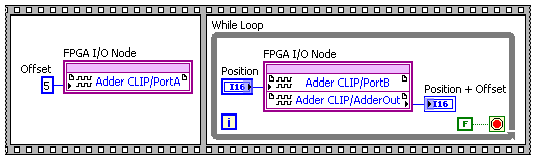

10. 在While循环中包含FPGA I/O节点，如下列程序框图所示：

程序框图将常量（偏移量值）写入PortA输入端。在While循环中，FPGA I/O节点为位置添加偏移量，以创建新的位置值。
