求解偏微分方程。必须手动选择所需多态实例。


icon

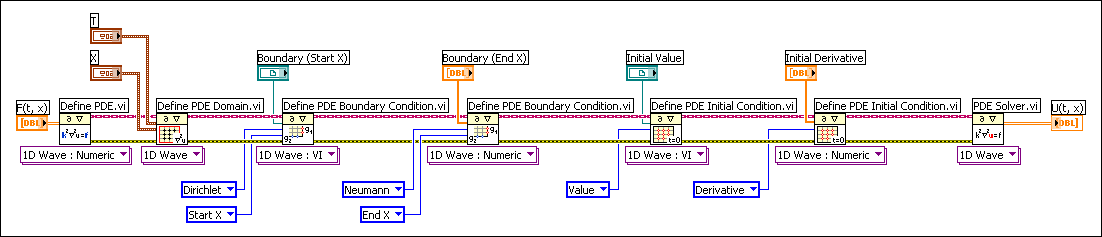

使用PDE求解VI之前，可使用定义PDE、定义PDE域和定义PDE边界条件VI确定PDE方程、域和边界条件。对于演化方程（例如，热传导方程和波动方程），可通过定义PDE初始条件VI定义初始条件。对于每个VI，根据要解的方程选择相应的多态实例。下列程序框图为定义和求解一个一维波动方程。

对于一维问题，LabVIEW通过有限差分方法按照均匀点求解。对于矩形区域上的二维问题，LabVIEW通过有限差分方法按照均匀网格求解。对于多边形区域上的二维问题，LabVIEW通过有限元素方法按照指定网格点求解。本范例中，无需均匀网格点。

范例

请参考LabVIEW附带的下列范例文件。

  • labview\examples\Mathematics\Differential Equations - PDE\PDE Flexible Element.vi
  • labview\examples\Mathematics\Differential Equations - PDE\PDE String Vibration.vi
  • labview\examples\Mathematics\Differential Equations - PDE\PDE Thermal Distribution.vi
