LF - Définir une fonction d'appartenance (VI)

Palette propriétaire : VIs d'appartenance

Requiert : Système de développement complet

Modifie la forme, la couleur ou les points d'une fonction d'appartenance pour une variable linguistique. Vous pouvez modifier une fonction d'appartenance à partir d'un système flou ou d'un tableau de fonctions d'appartenance. Le type de données que vous câblez à l'entrée système flou en entrée détermine l'instance polymorphe à utiliser.

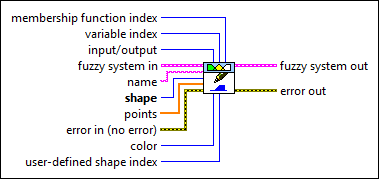

LF - Définir une fonction d'appartenance (Système flou)

	indice de la fonction d'appartenance spécifie l'indice de la fonction d'appartenance que vous voulez modifier. indice de la fonction d'appartenance correspond à l'ordre dans lequel la fonction d'appartenance a été créée.
	indice de la variable spécifie l'indice de la variable linguistique que vous voulez modifier. indice de la variable correspond à l'ordre dans lequel la variable linguistique a été créée.
	entrée/sortie : spécifie si la variable linguistique qui correspond à indice de la variable est une variable d'entrée ou de sortie. 0 Entrée : spécifie que la variable linguistique qui correspond à indice de la variable est une variable d'entrée. 1 Sortie : spécifie que la variable linguistique qui correspond à indice de la variable est une variable de sortie.
	système flou en entrée spécifie l'ensemble des informations pour un système flou. Câblez la sortie système flou en sortie d'un VI à l'entrée système flou en entrée d'un autre.
	nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à modifier.
	forme spécifie la forme de la fonction qui détermine les degrés d'appartenance de la variable linguistique. 0 Triangle : spécifie que la forme du triangle détermine les degrés d'appartenance de la variable linguistique. 1 Trapèze : spécifie qu'une fonction trapèze détermine les degrés d'appartenance de la variable linguistique. 2 Singleton : spécifie qu'une fonction singleton détermine les degrés d'appartenance de la variable linguistique. Une fonction singleton n'a qu'un point. Par conséquent, aucune valeur de la variable linguistique n'a qu'une appartenance partielle au terme linguistique correspondant. 3 Sigmoïde : spécifie qu'une fonction sigmoïde détermine les degrés d'appartenance de la variable linguistique. 4 Gaussienne : spécifie qu'une fonction gaussienne détermine les degrés d'appartenance de la variable linguistique. 5 Personnalisée : spécifie que la forme personnalisée correspondant à l'indice de forme personnalisée détermine les degrés d'appartenance de la variable linguistique.
	points spécifie les valeurs de la variable linguistique qui correspondent aux points de la base et du haut (de gauche à droite et de la base au haut) de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 aux points de la base et 1 aux points du haut. Spécifiez un point pour une fonction singleton, trois pour une fonction triangle, et quatre pour une fonction trapèze, sigmoïde, gaussienne ou personnalisée.
	entrée d'erreur décrit les erreurs survenues avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.
	couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.
	indice de forme personnalisée spécifie l'indice de la forme personnalisée qui détermine les degrés d'appartenance de la variable linguistique. Ce paramètre ne s'applique que si vous définissez forme à Personnalisée. Définissez les formes personnalisées dans le tableau formes de fonctions d'appartenance personnalisées à la fois dans le VI LF - Nouveau système flou et l'instance Personnalisée du VI LF - Créer une fonction d'appartenance.
	système flou en sortie renvoie l'ensemble des informations pour un système flou. Câblez cette sortie à l'entrée système flou en entrée d'un autre VI.
	sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

LF - Définir une fonction d'appartenance (Tableau de FA)

Modifie une fonction d'appartenance issue d'un tableau de fonctions d'appartenance.

	indice de la fonction d'appartenance spécifie l'indice de la fonction d'appartenance que vous voulez modifier. indice de la fonction d'appartenance correspond à l'ordre dans lequel la fonction d'appartenance a été créée.
	fonctions d'appartenance en entrée spécifie un tableau des fonctions d'appartenance. Câblez la sortie fonctions d'appartenance en sortie d'un VI à l'entrée fonctions d'appartenance en entrée de ce VI.
	nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à modifier.
	forme spécifie la forme de la fonction qui détermine les degrés d'appartenance de la variable linguistique. 0 Triangle : spécifie que la forme du triangle détermine les degrés d'appartenance de la variable linguistique. 1 Trapèze : spécifie qu'une fonction trapèze détermine les degrés d'appartenance de la variable linguistique. 2 Singleton : spécifie qu'une fonction singleton détermine les degrés d'appartenance de la variable linguistique. Une fonction singleton n'a qu'un point. Par conséquent, aucune valeur de la variable linguistique n'a qu'une appartenance partielle au terme linguistique correspondant. 3 Sigmoïde : spécifie qu'une fonction sigmoïde détermine les degrés d'appartenance de la variable linguistique. 4 Gaussienne : spécifie qu'une fonction gaussienne détermine les degrés d'appartenance de la variable linguistique. 5 Personnalisée : spécifie que la forme personnalisée correspondant à l'indice de forme personnalisée détermine les degrés d'appartenance de la variable linguistique.
	points spécifie les valeurs de la variable linguistique qui correspondent aux points de la base et du haut (de gauche à droite et de la base au haut) de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 aux points de la base et 1 aux points du haut. Spécifiez un point pour une fonction singleton, trois pour une fonction triangle, et quatre pour une fonction trapèze, sigmoïde, gaussienne ou personnalisée.
	entrée d'erreur décrit les erreurs survenues avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.
	couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.
	indice de forme personnalisée spécifie l'indice de la forme personnalisée qui détermine les degrés d'appartenance de la variable linguistique. Ce paramètre ne s'applique que si vous définissez forme à Personnalisée. Définissez les formes personnalisées dans le tableau formes de fonctions d'appartenance personnalisées à la fois dans le VI LF - Nouveau système flou et l'instance Personnalisée du VI LF - Créer une fonction d'appartenance.
	fonctions d'appartenance en sortie renvoie un tableau des fonctions d'appartenance. Câblez la sortie fonctions d'appartenance en sortie de ce VI à l'entrée fonctions d'appartenance en entrée d'un autre VI.
	sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.
