LF - Créer une fonction d'appartenance (VI)

Palette propriétaire : VIs d'appartenance

Requiert : Système de développement complet

Crée une fonction d'appartenance pour une variable linguistique. Vous pouvez aussi utiliser la boîte de dialogue Éditer la variable pour créer des fonctions d'appartenance de manière interactive.

Par défaut, ce VI utilise une fonction triangle pour déterminer les degrés d'appartenance de la variable linguistique. Vous devez sélectionner manuellement l'instance polymorphe à utiliser.

LF - Créer une fonction d'appartenance (Triangle)

	nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à créer.
	gauche de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême gauche de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de gauche de la base.
	haut spécifie la valeur numérique de la variable linguistique qui correspond au sommet du triangle de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur haut.
	droite de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême droite de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de droite de la base.
	entrée d'erreur décrit les erreurs survenues avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.
	couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.
	fonction d'appartenance renvoie la fonction d'appartenance avec la forme, les points et la couleur spécifiés.
	sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

LF - Créer une fonction d'appartenance (Trapèze)

Utilise une fonction trapèze pour déterminer les degrés d'appartenance de la variable linguistique.

	nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à créer.
	gauche de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême gauche de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de gauche de la base.
	supérieur gauche spécifie la valeur numérique de la variable linguistique qui correspond au point supérieur gauche de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur supérieure gauche.
	supérieur droit spécifie la valeur numérique de la variable linguistique qui correspond au point supérieur droit de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur supérieure droite.
	droite de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême droite de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de droite de la base.
	entrée d'erreur décrit les erreurs survenues avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.
	couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.
	fonction d'appartenance renvoie la fonction d'appartenance avec la forme, les points et la couleur spécifiés.
	sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

LF - Créer une fonction d'appartenance (Singleton)

Utilise une fonction singleton pour déterminer les degrés d'appartenance de la variable linguistique. Une fonction singleton n'a qu'un point. Par conséquent, aucune valeur de la variable linguistique n'a qu'une appartenance partielle au terme linguistique correspondant.

	nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à créer.
	valeur spécifie la valeur numérique de la variable linguistique qui correspond au point unique de la fonction d'appartenance singleton. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à cette valeur.
	entrée d'erreur décrit les erreurs survenues avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.
	couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.
	fonction d'appartenance renvoie la fonction d'appartenance avec la forme, les points et la couleur spécifiés.
	sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

LF - Créer une fonction d'appartenance (Sigmoïde)

Utilise une fonction sigmoïde pour déterminer les degrés d'appartenance de la variable linguistique.

	nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à créer.
	gauche de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême gauche de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de gauche de la base.
	supérieur gauche spécifie la valeur numérique de la variable linguistique qui correspond au point supérieur gauche de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur supérieure gauche.
	supérieur droit spécifie la valeur numérique de la variable linguistique qui correspond au point supérieur droit de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur supérieure droite.
	droite de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême droite de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de droite de la base.
	entrée d'erreur décrit les erreurs survenues avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.
	couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.
	fonction d'appartenance renvoie la fonction d'appartenance avec la forme, les points et la couleur spécifiés.
	sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

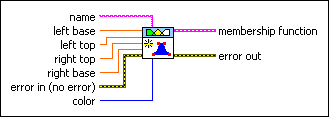

LF - Créer une fonction d'appartenance (Gaussienne)

Utilise une fonction gaussienne pour déterminer les degrés d'appartenance de la variable linguistique.

	nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à créer.
	gauche de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême gauche de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de gauche de la base.
	supérieur gauche spécifie la valeur numérique de la variable linguistique qui correspond au point supérieur gauche de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur supérieure gauche.
	supérieur droit spécifie la valeur numérique de la variable linguistique qui correspond au point supérieur droit de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur supérieure droite.
	droite de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême droite de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de droite de la base.
	entrée d'erreur décrit les erreurs survenues avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.
	couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.
	fonction d'appartenance renvoie la fonction d'appartenance avec la forme, les points et la couleur spécifiés.
	sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

LF - Créer une fonction d'appartenance (Personnalisée)

Utilise une fonction définie par l'utilisateur pour déterminer les degrés d'appartenance de la variable linguistique.

	nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à créer.
	gauche de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême gauche de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de gauche de la base.
	supérieur gauche spécifie la valeur numérique de la variable linguistique qui correspond au point supérieur gauche de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur supérieure gauche.
	supérieur droit spécifie la valeur numérique de la variable linguistique qui correspond au point supérieur droit de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur supérieure droite.
	droite de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême droite de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de droite de la base.
	entrée d'erreur décrit les erreurs survenues avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.
	couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.
	formes de fonctions d'appartenance personnalisées spécifie les valeurs x-y des points qui définissent les formes personnalisées des fonctions d'appartenance. La forme d'une fonction d'appartenance détermine les degrés d'appartenance d'une variable linguistique au terme linguistique correspondant. Utilisez l'indice de forme personnalisée pour spécifier la forme de la fonction d'appartenance personnalisée de ce tableau, que vous voulez utiliser pour la fonction d'appartenance. Pour chaque forme d'appartenance personnalisée que vous définissez, vous pouvez utiliser n'importe quelle gamme de valeurs des x. Cependant, la gamme de valeurs des y doit se trouver entre 0 et 1, le premier point spécifié ayant un degré d'appartenance de 0 et le dernier point ayant un degré d'appartenance de 1. LabVIEW met à l'échelle la forme personnalisée de façon linéaire entre les points gauche de la base et supérieur gauche et met à l'échelle l'image-miroir de cette forme de façon linéaire entre les points supérieur droit et droite de la base. Tout point compris entre supérieur gauche et supérieur droit a un degré d'appartenance de 1.
	indice de forme personnalisée spécifie l'indice de la forme du tableau formes de fonctions d'appartenance personnalisées que vous voulez utiliser pour la fonction d'appartenance.
	fonction d'appartenance renvoie la fonction d'appartenance avec la forme, les points et la couleur spécifiés.
	sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.
