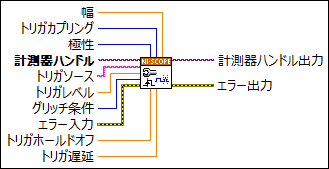

niScopeグリッチトリガを構成

幅には、オシロスコープをトリガするグリッチ条件と組み合わせて使用するグリッチ時間を秒で指定します。

オシロスコープは、 グリッチ条件プロパティの値に応じて、パルス時間がこの値より小さいパルスを検出したときにトリガするか、この値より大きいパルスを検出したときにトリガします。

詳細については、「 グリッチ幅」プロパティを参照してください。

トリガカプリングには、トリガ信号のカプリング方法を指定します。

定義値については、「 トリガカプリング」プロパティを参照してください。

極性には、オシロスコープをグリッチトリガによりトリガするパルスの極性を指定します。

定義値については、「 グリッチ極性」プロパティを参照してください。

計測器ハンドルは、計測器セッションを識別するためのものです。

トリガソースは、デジタイザが監視するトリガソースを渡します。

デフォルト値: チャンネル0

定義値については、「 トリガソース」プロパティを参照してください。

トリガレベルには、トリガの電圧しきい値を指定します。

デフォルト値: 0.0 V

グリッチ条件には、パルス時間が グリッチ幅で指定されているよりも小さい場合にトリガするか、大きい場合にトリガするかを指定します。

定義値については、「 グリッチ条件」プロパティを参照してください。

エラー入力は、このノードの実行前に発生したエラーの状態を示します。この入力は、 標準エラー入力として機能します。

トリガホールドオフには、トリガ検出後、NI-SCOPEが別のトリガ検出を有効にする前に、デジタイザが待機する時間を指定します。

デフォルト値: 0.0 s

トリガ遅延には、デジタイザがトリガを受信してからデータ集録を開始するまでの待機時間を指定します。

デフォルト値: 0.0 s

計測器ハンドル出力は、計測器ハンドルと同じ値を持ちます。

エラー出力にはエラー情報が含まれます。この出力は、 標準エラー出力として機能します。
