Spécification d'une méthode d'implication conséquente

Un régulateur flou utilise une méthode d'implication conséquente pour mettre à l'échelle les fonctions d'appartenance de chaque variable linguistique de sortie en fonction de la pondération de la règle correspondante avant de procéder à la défuzzification.

Avec les VIs de PID et Logique floue, vous pouvez utiliser la méthode d'implication conséquente minimale ou du produit.

Méthode d'implication conséquente minimale

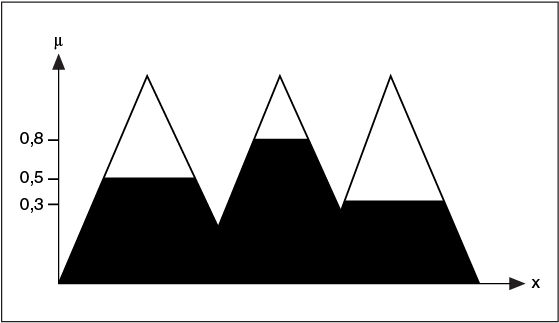

Dans la méthode d'implication minimale, le régulateur de logique flou tronque les fonctions d'appartenance de sortie à la valeur des pondérations des règles correspondantes. Par exemple, si une variable linguistique de sortie a trois fonctions d'appartenance avec des pondérations de règles respectives de 0,5, 0,8 et 0,3, les fonctions d'appartenance mises à l'échelle peuvent apparaître telles que sur l'image suivante.

Méthode d'implication conséquente du produit

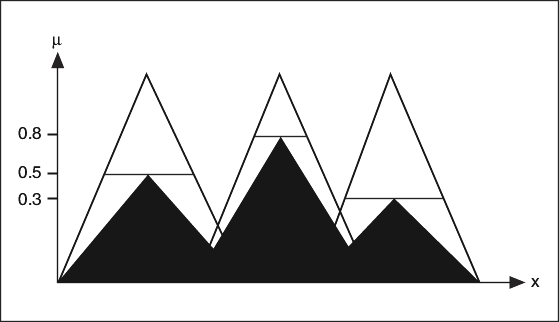

Dans la méthode d'implication du produit, le régulateur de logique flou met à l'échelle les fonctions d'appartenance de sortie à la valeur des pondérations des règles correspondantes. Par exemple, si une variable linguistique de sortie a trois fonctions d'appartenance avec des pondérations de règles respectives de 0,5, 0,8 et 0,3, les fonctions d'appartenance mises à l'échelle peuvent apparaître telles que sur l'image suivante.
