Effectue le rendu de la solution de l'équation différentielle partielle. Vous devez sélectionner manuellement l'instance polymorphe à utiliser.


icon

Entrées/Sorties

  • ci32.png style de tracé —

    style de tracé spécifie comment LabVIEW trace la solution pour Tracé d'ÉDP.

    0Armature — Trace la solution avec des segments de droite qui se connectent aux Points de la grille.
    1Polygones (valeur par défaut) — Dessine la solution avec une géométrie complètement remplie.
  • cNI__PDE_lvlib_NI__PDElvclass.png ÉDP en entrée —

    ÉDP en entrée et la classe qui stocke les données de l'équation.

  • c1ddbl.png U(x, y) —

    U(x, y) spécifie la solution de l'équation sur des points de la grille à partir du VI Résolution d'ÉDP.

  • c1dnclst.png Points de la grille —

    Points de la grille spécifie les points de la grille pour l'équation.

  • cdbl.png X —

    X spécifie les coordonnées x des Points de la grille.

  • cdbl.png Y —

    Y spécifie les coordonnées y des Points de la grille.

  • cerrcodeclst.png entrée d'erreur (pas d'erreur) —

    entrée d'erreur décrit les conditions d'erreur qui ont lieu avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.

  • iNI__PDE_lvlib_NI__PDElvclass.png ÉDP en sortie —

    ÉDP en sortie renvoie ÉDP en entrée inchangé.

  • isobjref.png Tracé d'ÉDP —

    Tracé d'ÉDP renvoie une référence à un objet de scène 3D. Câblez cette sortie à une commande image 3D pour afficher la solution.

  • i1dcclst.png Tracé de triangulation —

    Tracé de triangulation renvoie un graphe XY qui illustre la triangulation.

  • ierrcodeclst.png sortie d'erreur —

    sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

    • Avant d'utiliser le VI Rendu d'ÉDP, utilisez le VI Résolution d'ÉDP pour résoudre l'équation.

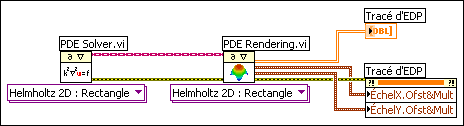

    Le diagramme suivant illustre comment définir l'offset et le multiplicateur d'échelle du Tracé d'ÉDP avec Échelle des X et Échelle des Y.

    Si vous ne définissez ni l'offset ni le multiplicateur d'échelle, LabVIEW utilise les paramètres par défaut du graphe d'intensité.

    Exemples

    Reportez-vous aux exemples de fichiers inclus avec LabVIEW suivants.

    • labview\examples\Mathematics\Differential Equations - PDE\PDE Flexible Element.vi
    • labview\examples\Mathematics\Differential Equations - PDE\PDE String Vibration.vi
    • labview\examples\Mathematics\Differential Equations - PDE\PDE Thermal Distribution.vi
