Enthält Angaben zur Skalierung der Daten in einer *.tdms-Datei. Dieses VI überträgt die Angaben zur Skalierung in die *.tdms-Datei. Die Instanz des polymorphen VIs muss manuell ausgewählt werden.

Rufen Sie zum Aufrufen dieses VI mit den erweiterten TDMS-Funktionen die Funktion TDMS: Kanalinformationen festlegen erst auf, nachdem alle Aufrufe beendet sind.

Mit dem VI TDMS-Dateimonitor können Skalierungsangaben aus einer *.tdms-Datei ausgelesen werden.

Hinweis Dieses VI skaliert keine Strings oder komplexe Fließkommazahlen.

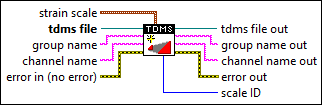

icon

Ein-/Ausgänge

  • cnclst.png Skalierung (DMS) —

    DMS-Skalierung definiert die DMS-Skalierung, mit der *.tdms-Daten in Werten der Dehnung angegeben werden. Als Dehnung bezeichnet man die Längenänderung eines Körpers aufgrund einer äußeren Einwirkung. Genauer gesagt ist Dehnung das Verhältnis einer Längenänderung zur ursprünglichen Länge des Körpers.

  • ci32.png Konfiguration —

    Konfiguration gibt die Art der Brückenschaltung der Dehnungsmessstreifen an.

    10183Vollbrücke I (Standard)
    10184Vollbrücke II
    10185Vollbrücke III
    10188Halbbrücke I
    10189Halbbrücke II
    10271Viertelbrücke I
    10272Viertelbrücke II
  • cdbl.png Querdehnzahl —

    Querdehnzahl gibt das Verhältnis zwischen Quer- und Längsdehnung bei Kräften in Längsrichtung an.

  • cdbl.png DMS-Widerstand —

    DMS-Widerstand gibt den Widerstand der Dehnungsmessstreifen im unbelasteten Zustand in Ohm an. Jeder Dehnungsmessstreifen in der Brücke muss den gleichen Nennwiderstand haben. Auch der Widerstand der Brückenzweige ohne Dehnungsmessstreifen muss gleich dem DMS-Nennwiderstand sein. Wie dieser Wert bestimmt wird, ist in der Beschreibung des Sensors erläutert.

  • cdbl.png Leitungswiderstand —

    Leitungswiderstand gibt den Leitungswiderstand in Ohm an. Im Idealfall ist der Wert bei allen Leitungen gleich.

  • cdbl.png Leerlaufbrückenspannung —

    Leerlaufbrückenspannung gibt die im Leerlauf ausgegebene Brückenspannung in Volt an. Dieser Wert wird bei allen Messungen automatisch vom Messergebnis subtrahiert, bevor dieses umgerechnet wird. Messen Sie zur Bestimmung dieses Werts die Diagonalspannung der Brücke im unbelasteten Zustand.

  • cdbl.png Dehnungsfaktor —

    Dehnungsfaktor gibt die Empfindlichkeit der Dehnungsmessstreifen an und ordnet die Widerstandsänderung einer bestimmten Längenänderung zu. Jeder Dehnungsmessstreifen in der Brücke muss den gleichen Dehnungsfaktor haben. Wie dieser Wert bestimmt wird, ist in der Beschreibung des Sensors erläutert.

  • cdbl.png Erregerspannung —

    Erregerspannung gibt die für den Sensor benötigte Erregerspannung im Volt an. Wie dieser Wert bestimmt wird, ist in der Beschreibung des Sensors erläutert.

  • ci32.png Eingangsquelle —

    Eingangsquelle bestimmt die ID der Unterskalierung. Wenn die aktuelle Skalierung eine Unterskalierung hat, können Sie die dazugehörige Skalierungs-ID mit diesem Eingang verbinden. Die Standardeinstellung lautet –1, das heißt, die aktuelle Skalierung hat keine Unterskalierung.

  • cgnrn.png TDMS-Datei —

    TDMS-Datei ist eine Referenz auf die *.tdms-Datei, an der die Dateibewegung vorgenommen werden soll. Eine Referenz dieses Typs wird mit der Funktion TDMS: Öffnen erzeugt. Gruppenname und Kanalname haben Vorrang vor diesem Eingang. Wenn Sie einen Wert für Gruppenname oder Kanalname angeben, wendet dieses VI die Skalierungsangaben auf die Gruppe bzw. den Kanal an. Wenn Sie keine Werte für die Parameter angeben, wendet dieses VI die Skalierungsinformationen auf die *.tdms-Daten an.

  • cstr.png Gruppenname —

    Gruppenname gibt den Gruppennamen für die *.tdms-Daten an. Dieser Eingang hat Vorrang vor dem Eingang TDMS-Datei, aber eine niedrigere Priorität als Kanalname.

  • cstr.png Kanalname —

    Kanalname gibt den Kanalnamen für die *.tdms-Daten an. Dieser Eingang hat eine höhere Priorität als Gruppenname und TDMS-Datei. Wenn Sie keinen Wert für Kanalname angeben, wendet dieses VI die Skalierungsinformationen auf die Gruppe an. Wenn Sie auch keinen Wert für Gruppenname angeben, wendet dieses VI die Skalierungsinformationen auf die *.tdms-Daten an.

  • cerrcodeclst.png Fehler (Eingang, kein Fehler) —

    Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.

  • ignrn.png TDMS-Datei (Ausgang) —

    TDMS-Datei (Ausgang) gibt eine TDMS-Dateireferenz auf die *.tdms-Datei aus, an der die Dateibewegung vorgenommen wurde.

  • istr.png Gruppenname (Ausgang) —

    Gruppenname (Ausgang) gibt den Namen der Kanalgruppe an, an dem der Vorgang stattgefunden hat.

  • istr.png Kanalname (Ausgang) —

    Kanalname (Ausgang) gibt den Namen des Kanals aus, an dem die Operation vorgenommen wurde.

  • ierrcodeclst.png Fehler (Ausgang) —

    Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.

  • ii32.png Skalierungs-ID —

    Skalierungs-ID gibt die ID der resultierenden Skalierung aus.

    • Beispiele

    Die folgenden Beispieldateien sind in LabVIEW enthalten.

    • labview\examples\File IO\TDMS\Scale TDMS Data.vi
