输入项部分重叠

要说明设计参数（如模糊系统的规则集和隶属函数）是如何决定模糊控制器的I/O特性的，请试设想一个单输入模糊控制器。单输入模糊控制器的许多特点同样适用于两个或两个以上输入的模糊控制器。

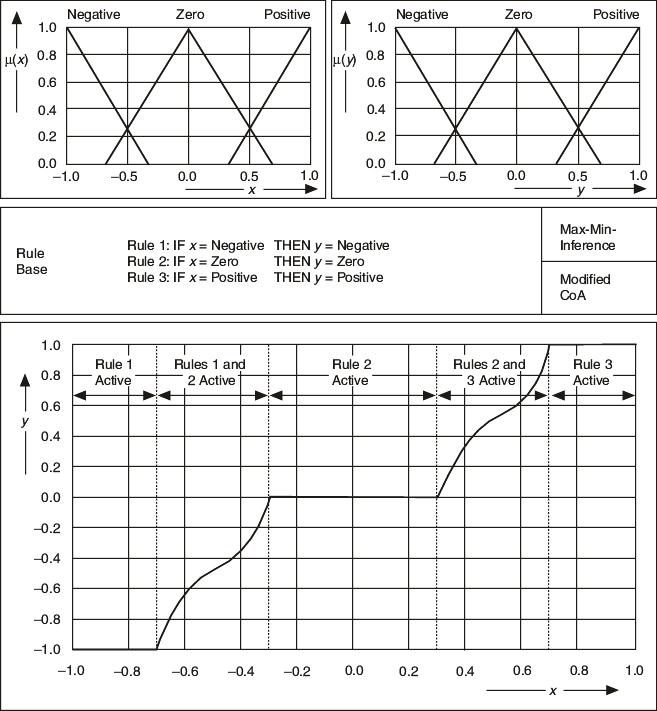

下图示例了一个模糊系统中模糊控制器的I/O特性，其中输入变量x和输出变量y只有3个语言项。规则集由3个规则组成，从中可看出输出值随输入值的增加而增加。

得出的控制器特性表现出非线性动作。由于输入语言项存在部分重叠，控制器特性内部也产生了不同的间隔。规则集中对重叠部分以外区域有效的规则只有一个。因此，输出拥有一个由输出语言变量的输出语言项决定的常量，独立于规则的真度之外。

前件项重叠的部分导致了控制器特性的上升间隔。在这些部分，两个规则同时有效。不同的后件项（根据不同有效规则的真度进行加权）决定输出值。请注意，重叠的三角形后件项使控制器特性的上升沿变成了非线性。
