FL设置隶属函数 VI

所属选板：隶属VI

必需：完整版开发系统

修改语言变量隶属函数的形状、颜色或点。可修改模糊系统或隶属函数数组的隶属函数。连接至模糊系统输入输入端的数据类型决定了所使用的多态实例。

添加至程序框图

在选板中定位

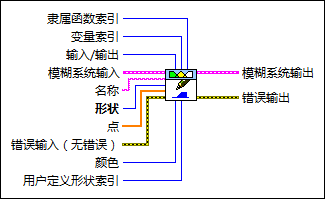

FL设置隶属函数（模糊系统）

	隶属函数索引指定要修改的隶属函数索引信息。隶属函数索引对应隶属函数的创建顺序。
	变量索引指定要修改的语言变量索引信息。变量索引对应语言变量的创建顺序。
	输入/输出指定对应变量索引的语言变量是输入还是输出变量。 0 输入－指定对应变量索引的语言变量是输入变量。 1 输出－指定对应变量索引的语言变量是输出变量。
	模糊系统输入指定模糊系统的完整信息。将另一个VI的模糊系统输出端连接至该VI的模糊系统输入端。
	名称指定需要修改的隶属函数的名称（语言项）。
	形状指定隶属函数的形状，用于确定语言变量的隶属度。 0 三角形－指定三角函数，用于确定语言变量的隶属度。 1 梯形－指定梯形函数，用于确定语言变量的隶属度。 2 单元素－指定单元素函数，用于确定语言变量的隶属度。单元素函数只有一个点。因此，语言变量的值在对应的语言项内没有部分隶属关系。 3 S形－指定S形函数，用于确定语言变量的隶属度。 4 高斯形－指定高斯形函数，用于确定语言变量的隶属度。 5 用户定义－指定用户定义形状索引对应的用户定义形状，用于确定语言变量的隶属度。
	点指定隶属函数顶部和底部点对应的语言变量的值，按照从左到右、从上到下的顺序。名称代表的语言项的语言变量对应底部点的隶属度为0，顶部点为1。单元素隶属函数需指定一个点，三角形数指定3个点，梯形、S形、高斯形或用户定义函数指定4个点。
	错误输入（无错误）表明节点运行前发生的错误。该输入将提供标准错误输入功能。
	颜色 指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。
	用户定义形状索引指定用户定义形状的索引，用于确定语言变量的隶属度。仅当形状设置为用户定义时该参数有效。FL新建模糊系统VI和FL创建隶属函数VI均可以在用户定义隶属函数形状数组中自定义形状。
	模糊系统输出返回模糊系统的完整信息。将该输出连线至另一VI的模糊系统输入。
	错误输出包含错误信息。该输出将提供标准错误输出功能。

FL设置隶属函数（MF数组）

从隶属函数数组修改隶属函数。

	隶属函数索引指定要修改的隶属函数索引信息。隶属函数索引对应隶属函数的创建顺序。
	隶属函数输入指定一个隶属函数数组。将另一VI的隶属函数输出端连线至该VI的隶属函数输出入端。
	名称指定需要修改的隶属函数的名称（语言项）。
	形状指定隶属函数的形状，用于确定语言变量的隶属度。 0 三角形－指定三角函数，用于确定语言变量的隶属度。 1 梯形－指定梯形函数，用于确定语言变量的隶属度。 2 单元素－指定单元素函数，用于确定语言变量的隶属度。单元素函数只有一个点。因此，语言变量的值在对应的语言项内没有部分隶属关系。 3 S形－指定S形函数，用于确定语言变量的隶属度。 4 高斯形－指定高斯形函数，用于确定语言变量的隶属度。 5 用户定义－指定用户定义形状索引对应的用户定义形状，用于确定语言变量的隶属度。
	点指定隶属函数顶部和底部点对应的语言变量的值，按照从左到右、从上到下的顺序。名称代表的语言项的语言变量对应底部点的隶属度为0，顶部点为1。单元素隶属函数需指定一个点，三角形数指定3个点，梯形、S形、高斯形或用户定义函数指定4个点。
	错误输入（无错误）表明节点运行前发生的错误。该输入将提供标准错误输入功能。
	颜色 指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。
	用户定义形状索引指定用户定义形状的索引，用于确定语言变量的隶属度。仅当形状设置为用户定义时该参数有效。FL新建模糊系统VI和FL创建隶属函数VI均可以在用户定义隶属函数形状数组中自定义形状。
	隶属函数输出返回一个隶属函数数组。将该VI的隶属函数输出端连线至另一VI的隶属函数输出入端。
	错误输出包含错误信息。该输出将提供标准错误输出功能。
