FL创建隶属函数 VI

所属选板：隶属VI

必需：完整版开发系统

为语言变量创建隶属函数。也可使用定义变量对话框交互式创建隶属函数。

默认情况下，VI使用三角形函数确定语言变量隶属度。必须手动选择所需多态实例。

添加至程序框图

在选板中定位

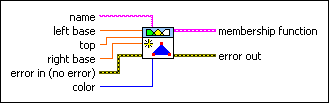

FL创建隶属函数（三角形）

	名称指定要创建隶属函数的名称（语言项）。
	左下指定对应隶属函数左边底部点的语言变量值。名称代表的语言项的语言变量对应左下的隶属度为0。
	顶部指定对应三角形隶属函数顶部的语言变量值。名称代表的语言项的语言变量对应顶部的隶属度为1。
	右下指定对应隶属函数右边底部点的语言变量值。名称代表的语言项的语言变量对应右下的隶属度为0。
	错误输入（无错误）表明节点运行前发生的错误。该输入将提供标准错误输入功能。
	颜色 指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。
	隶属函数返回指定了形状、点和颜色的隶属函数。
	错误输出包含错误信息。该输出将提供标准错误输出功能。

FL创建隶属函数（梯形）

使用梯形函数确定语言变量隶属度。

	名称指定要创建隶属函数的名称（语言项）。
	左下指定对应隶属函数左边底部点的语言变量值。名称代表的语言项的语言变量对应左下的隶属度为0。
	左上指定对应隶属函数左边顶部点的语言变量值。名称代表的语言项的语言变量对应左上的隶属度为1。
	右上指定对应隶属函数右边顶部点的语言变量值。名称代表的语言项的语言变量对应右上的隶属度为1。
	右下指定对应隶属函数右边底部点的语言变量值。名称代表的语言项的语言变量对应右下的隶属度为0。
	错误输入（无错误）表明节点运行前发生的错误。该输入将提供标准错误输入功能。
	颜色 指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。
	隶属函数返回指定了形状、点和颜色的隶属函数。
	错误输出包含错误信息。该输出将提供标准错误输出功能。

FL创建隶属函数（单元素）

使用单元素函数确定语言变量隶属度。单元素函数只有一个点。因此，语言变量的值在对应的语言项内没有部分隶属关系。

	名称指定要创建隶属函数的名称（语言项）。
	值指定对应单元素隶属函数唯一点的语言变量值。名称代表的语言项的语言变量对应该值的隶属度为1。
	错误输入（无错误）表明节点运行前发生的错误。该输入将提供标准错误输入功能。
	颜色 指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。
	隶属函数返回指定了形状、点和颜色的隶属函数。
	错误输出包含错误信息。该输出将提供标准错误输出功能。

FL创建隶属函数（S形）

使用单S形函数确定语言变量隶属度。

	名称指定要创建隶属函数的名称（语言项）。
	左下指定对应隶属函数左边底部点的语言变量值。名称代表的语言项的语言变量对应左下的隶属度为0。
	左上指定对应隶属函数左边顶部点的语言变量值。名称代表的语言项的语言变量对应左上的隶属度为1。
	右上指定对应隶属函数右边顶部点的语言变量值。名称代表的语言项的语言变量对应右上的隶属度为1。
	右下指定对应隶属函数右边底部点的语言变量值。名称代表的语言项的语言变量对应右下的隶属度为0。
	错误输入（无错误）表明节点运行前发生的错误。该输入将提供标准错误输入功能。
	颜色 指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。
	隶属函数返回指定了形状、点和颜色的隶属函数。
	错误输出包含错误信息。该输出将提供标准错误输出功能。

FL创建隶属函数（高斯形）

使用高斯形函数确定语言变量隶属度。

	名称指定要创建隶属函数的名称（语言项）。
	左下指定对应隶属函数左边底部点的语言变量值。名称代表的语言项的语言变量对应左下的隶属度为0。
	左上指定对应隶属函数左边顶部点的语言变量值。名称代表的语言项的语言变量对应左上的隶属度为1。
	右上指定对应隶属函数右边顶部点的语言变量值。名称代表的语言项的语言变量对应右上的隶属度为1。
	右下指定对应隶属函数右边底部点的语言变量值。名称代表的语言项的语言变量对应右下的隶属度为0。
	错误输入（无错误）表明节点运行前发生的错误。该输入将提供标准错误输入功能。
	颜色 指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。
	隶属函数返回指定了形状、点和颜色的隶属函数。
	错误输出包含错误信息。该输出将提供标准错误输出功能。

FL创建隶属函数（用户定义）

使用用户定义函数确定语言变量隶属度。

	名称指定要创建隶属函数的名称（语言项）。
	左下指定对应隶属函数左边底部点的语言变量值。名称代表的语言项的语言变量对应左下的隶属度为0。
	左上指定对应隶属函数左边顶部点的语言变量值。名称代表的语言项的语言变量对应左上的隶属度为1。
	右上指定对应隶属函数右边顶部点的语言变量值。名称代表的语言项的语言变量对应右上的隶属度为1。
	右下指定对应隶属函数右边底部点的语言变量值。名称代表的语言项的语言变量对应右下的隶属度为0。
	错误输入（无错误）表明节点运行前发生的错误。该输入将提供标准错误输入功能。
	颜色 指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。
	用户定义隶属函数形状指定点的x-y值，用于定义隶属函数的自定义形状。隶属函数的形状确定对应语言项内语言变量的隶属度。通过用户定义形状索引可指定该数组中隶属函数要使用的用户定义隶属函数形状。 对于每个用户定义隶属函数形状，可使用任意范围的x值。但y值的范围必须位于0和1之间，这样指定的第一个点和最后一个点隶属度分别为0和1。LabVIEW对左下和左上点之间的自定义形状进行线性缩放，并对右上和右下点之间该形状的映射图像进行线性缩放。左上和右上之间的点隶属度均为1。
	用户定义形状索引指定用于隶属函数的用户定义隶属函数形状数组中的形状索引。
	隶属函数返回指定了形状、点和颜色的隶属函数。
	错误输出包含错误信息。该输出将提供标准错误输出功能。
