通过最小二乘法、最小绝对残差或Bisquare方法返回数据集(X, Y)的线性拟合。


icon

输入/输出

  • c1ddbl.png Y —

    Y是由因变值组成的数组。Y的长度必须大于等于未知参数的元素个数。

  • c1ddbl.png X —

    X是由自变量组成的数组。X的元素数必须等于Y的元素数。

  • c1ddbl.png 权重 —

    权重是观测点(X, Y)的权重数组。权重必须与Y的大小相同。权重必须包含非零元素。如权重中的某个元素小于0，VI将使用元素的绝对值。

    如权重未连线，VI将把权重的所有元素设置为1。

  • cdbl.png 容差 —

    容差确定使用最小绝对残差或Bisquare方法时，何时停止斜率和截距的迭代调整。对于最小绝对残差方法，如两次连续的交互之间残差的相对差小于容差，该VI将返回结果残差。对于Bisquare方法，如两次连续的交互之间斜率和截距的相对差小于容差，该VI将返回斜率和截距。

    如容差小于等于0，VI将把容差设置为0.0001。

  • cu16.png 方法 —

    方法指定拟合方法。

    0最小二乘（默认）
    1最小绝对残差
    2Bisquare
  • cnclst.png 参数界限 —

    参数界限包含斜率和截距的上下限。如知道特定参数的值，可设置参数的上下限为该值。

  • cdbl.png 斜率最小值 —

    斜率最小值指定斜率的下限。默认值为-Inf，表示斜率没有下限。

  • cdbl.png 斜率最大值 —

    截距最大值指定截距的上限。默认值为Inf，表示截距没有上限。

  • cdbl.png 截距最小值 —

    截距最小值指定截距的下限。默认值为-Inf，表示截距没有下限。

  • cdbl.png 截距最大值 —

    截距最大值指定截距的上限。默认值为Inf，表示截距没有上限。

  • i1ddbl.png 最佳线性拟合 —

    最佳线性拟合返回拟合模型的Y值。

  • idbl.png 斜率 —

    斜率返回拟合模型的斜率。

  • idbl.png 截距 —

    截距返回拟合模型的截距。

  • ii32.png 错误 —

    错误返回VI的任何错误或警告。将错误连接至错误代码至错误簇转换VI，可将错误代码或警告转换为错误簇。

  • idbl.png 残差 —

    残差返回拟合模型的加权平均误差。如方法设为最小绝对残差法，则残差为加权平均绝对误差。否则残差为加权均方误差。

    • 该VI通过循环调用广义最小二乘方法和Levenberg-Marquardt方法使实验数据拟合为下列等式代表的直线方程一般式：

    f = ax + b

    x是输入序列X，a是斜率，b是截距。该VI将得到观测点(X, Y)的最佳拟合a和b的值。

    下列等式用于描述由线性拟合算法得到的线性曲线：

    y[i] = ax[i] + b

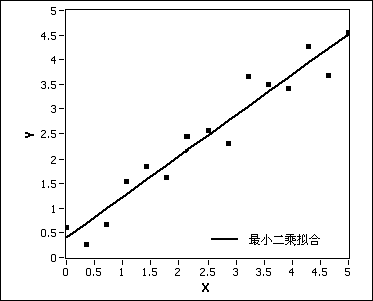

    如Y的噪声为高斯分布，可使用最小二乘法。下图为使用该方法的线性拟合结果。

    如使用最小二乘法，该VI可依据下列等式最小化残差，得到对线性模型的斜率和截距：

    N是Y的长度，wi是权重的第i个元素，fi是最佳线性拟合的第i个元素，yi是Y的第i个元素。

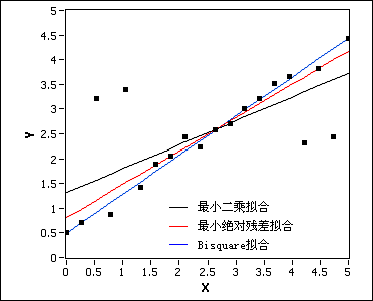

    最小绝对残差和Bisquare拟合方法是健壮的拟合方法。如存在超出区间的数，可使用上述方法。下图为对最小二乘法、最小绝对残差和Bisquare拟合方法的比较结果。在大多数情况下，Bisquare方法对于超出区间的数不如最小绝对残差方法敏感。

    如使用最小绝对残差法，该VI可依据下列等式最小化残差，得到对线性模型的斜率和截距：

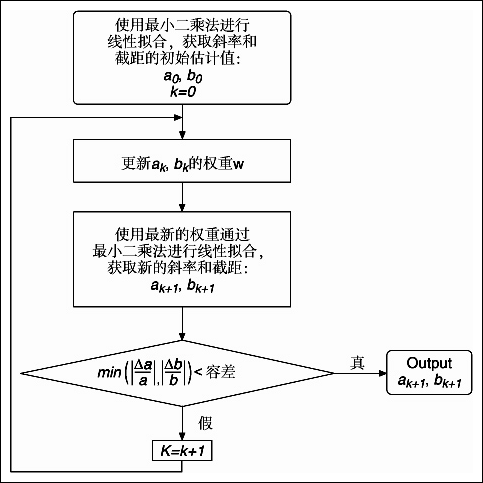

    如拟合方法为Bisquare方法，该VI可采用迭代过程得到斜率和截距，然后使用最小二乘法中的公式计算残差。如下图所示。

    范例

    请参考LabVIEW附带的下列范例文件。

    • labview\examples\Mathematics\Fitting\Regression Solver.vi
    • labview\examples\Mathematics\Fitting\Linear, Exp, and Power Fit.vi
    • labview\examples\Mathematics\Fitting\Robust linear fit.vi
