歪みゲージ読み取り値の変換

VIが使用する変換式はブリッジ構成のみに基づきます。以下の図は、使用可能な7種類のブリッジ構成および対応する公式を示します。すべてのブリッジ構成では、VIは以下の式を使用して Vr を求めます。

Vr= (Vsg – Vinit) / Vex

回路ダイアグラムでは、VOUTは測定する電圧で、Vsgとして変換VIに渡します。クォータブリッジおよびハーフブリッジ構成では、R1とR2は変換式に直接組み込まれないダミー抵抗です。

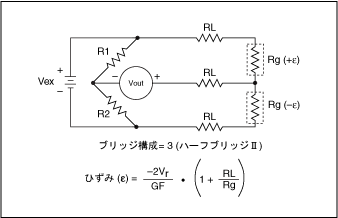

以下の図は、使用可能なブリッジ構成ネットワークを示します。
