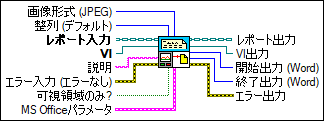

フロントパネル画像をレポートに追加 (Refnum)

画像形式は、画像をどの形式で保存するかを設定します。

整列は、HTMLレポートの画像の整列を設定します。(Report Generationツールキット) Microsoft Wordレポートで使用できるのは、LEFT、RIGHT、およびMIDDLEオプションのみです。

レポート入力は、外観、データ、印刷を制御するレポートへのリファレンスです。レポートを作成VIを使用して、このLabVIEWクラスのオブジェクトを生成します。

VIは、レポートに追加するデータを持つVIへのリファレンスです。デフォルトは、サブVIとしてこのVIを含むVIのリファレンスです。

説明はグラフィックの説明で、テキストのみの表示に設定されているWebブラウザでHTMLレポートを開くと表示されます。

エラー入力は、このノードを実行する前に発生したエラーの状態を示します。この入力は、標準エラー入力として機能します。

可視領域のみ?がTRUEの場合、VIはフロントパネルで現在表示されている部分のみの画像を作成します。デフォルトはFALSEです。

MS Officeパラメータ (Report Generationツールキット) には、Word形式またはExcel形式のレポート内で挿入を開始する位置を指定します。VIはHTMLレポートのこの入力を無視します。

Wordのブックマーク、Excelの名前付き範囲またはセル座標を指定できます。レポートタイプをWordに設定してブックマークを指定しないと、挿入はドキュメントの末尾から開始されます。

レポート出力は、外観、データ、印刷に関して制御するレポートへのリファレンスです。

この出力を他の「レポート生成」VIに配線できます。

VI出力は、未変更のVIを返します。

開始出力 (Report Generationツールキット) は、Microsoft Wordドキュメントに挿入されたテキストの先頭にある文字の指標を表します。VIはHTMLレポートのこの入力を無視します。

終了出力 (Report Generationツールキット) は、Microsoft Wordドキュメントに挿入されたテキストの末尾にある文字の指標を表します。VIはHTMLレポートのこの入力を無視します。

エラー出力には、エラー情報が含まれます。この出力は、標準エラー出力として機能します。
