選択した多態性インスタンスと関連付けられているチューニング方法を使用してオートチューニングを実装します。このVIは、指定した刺激信号と応答信号に基づいてPIDパラメータを生成します。チューニングするシステムに関する十分な情報がない場合に、このVIを使用して最初のパラメータを生成できます。使用する多態性インスタンスを手動で選択する必要があります。

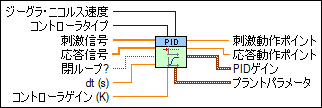

icon

入力/出力

  • cu16.png ジーグラ・ニコルス速度 —

    Ziegler-Nichols速度には、PIDパラメータの必要とする応答性能を指定します。

    0高速― (デフォルト) 高速の応答性能を指定します。一般的に、応答が速いほど立ち上がり時間が短くなります。
    1通常―通常の応答性能を指定します。
    2低速―低速の応答性能を指定します。通常、応答を遅くすると、オーバーシュートが小さくなります。
  • cu16.png コントローラタイプ —

    コントローラタイプには、PIDゲインとして返すパラメータを指定します。

    0P― (デフォルト) 比例パラメータだけを返すように指定します。
    1PI―比例パラメータと積分パラメータを返すように指定します。
    2PID―比例、積分、微分パラメータを返すように指定します。
  • c1ddbl.png 刺激信号 —

    刺激信号には、刺激信号を表す配列を指定します。

  • c1ddbl.png 応答信号 —

    応答信号には、応答信号を表す配列を指定します。

  • cbool.png 閉ループ? —

    閉ループ?には、システムが閉ループかどうかを指定します。閉ループ?をTRUEに設定した場合、このVIは、入力信号から判定した閉ループ値に基づいて開ループパラメータ値を推測します。

  • cdbl.png dt (s) —

    dt (s) には、このVIが呼び出される間隔を秒数で指定します。dt (s) がゼロ以下の場合、このVIは分解能1ミリ秒の内蔵タイマーを使用します。デフォルトは0です。

  • cdbl.png コントローラゲイン (K) —

    コントローラゲイン (K) には、コントローラゲインの初期値を指定します。この値は、PIDゲインの積分時間 (Ti, min) コンポーネントを計算するために使用されます。デフォルトは0です。

  • idbl.png 刺激動作ポイント —

    刺激動作ポイントは、プラントの計算された刺激オフセットを返します。

  • idbl.png 応答動作ポイント —

    応答動作ポイントは、プラントの計算された応答オフセットを返します。

  • inclst.png PIDゲイン —

    PIDゲインは、プラントの計算されたPIDゲインを返します。

  • idbl.png 比例ゲイン (Kc) —

    比例ゲイン (Kc) は、コントローラの比例ゲインを返します。

  • idbl.png 積分時間 (Ti, min) —

    積分時間 (Ti, min) は、積分時間を分単位で返します。

  • idbl.png 微分時間 (Td, min) —

    微分時間 (Td, min) は、微分時間を分単位で返します。

  • inclst.png プラントパラメータ —

    プラントパラメータは、計算されたゲイン、時定数、プラントのデッドタイムを返します。

  • idbl.png プラントゲイン (K) —

    プラントゲイン (K) は、計算されたプロセスゲイン (K) を返します。

  • idbl.png 時定数 (T) —

    時定数 (T) は、時定数 (T) を秒数で返します。

  • idbl.png 無駄時間 (L) —

    デッドタイム (L) は、デッドタイム (L) を秒数で返します。

    • サンプルプログラム

    LabVIEWに含まれている以下のサンプルファイルを参照してください。

    • labview\examples\control\PID\Autotuning PID Offline.vi
