Analyse la séquence X en entrée pour trouver des pics valides et garde le décompte du nombre de pics rencontrés ainsi qu'un enregistrement des indices, qui repère les points d'un pic valide qui dépassent le seuil.


icon

Entrées/Sorties

  • c1ddbl.png X —

    X est la séquence en entrée. Le nombre d'échantillons contenus dans X doit être supérieur à la largeur spécifiée.

    Si X est inférieur ou égal à largeur, le VI définit nombre à zéro et renvoie une erreur.

  • cdbl.png seuil —

    seuil est le niveau que tous les pics valides doivent atteindre ou dépasser pour la durée correspondant à la largeur d'échantillonnage spécifiée. La valeur par défaut est 0,0.

  • ci32.png largeur —

    largeur détermine la largeur minimum, en nombre d'échantillons, pendant laquelle la séquence X en entrée doit rester à la valeur du seuil ou au-dessus pour que le pic candidat soit valide. Le paramètre largeur doit être supérieur à zéro. Si largeur est inférieur ou égal à zéro, le VI définit nombre à la valeur zéro et renvoie une erreur. La valeur par défaut est 1.

  • i1di32.png Indices —

    Indices contient l'indice de début de tous les pics valides.

  • ii32.png nombre —

    nombre représente le nombre de pics valides.

  • ii32.png erreur —

    erreur renvoie toute erreur ou mise en garde générée par le VI. Vous pouvez câbler erreur au VI Convertir un code d'erreur en cluster d'erreur pour convertir le code d'erreur ou la mise en garde en cluster d'erreur.

    • Un pic est valide là où les éléments consécutifs de X dépassent le seuil et où le nombre d'éléments qui dépasse le seuil est égal à au moins la largeur. Le VI Détecteur de seuil détecte le pic quand le nombre d'éléments consécutifs qui dépasse le seuil est supérieur ou égal à la largeur.

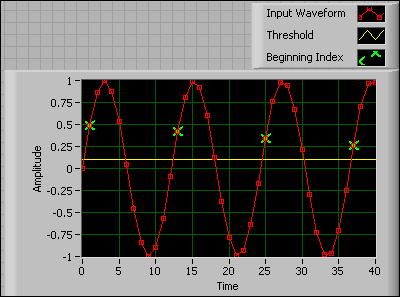

    La figure suivante montre le résultat d'une détection de seuil d'une waveform sinusoïdale où le seuil est égal à 0,1 et la largeur à 4. La croix verte représente l'indice de départ d'un pic détecté.

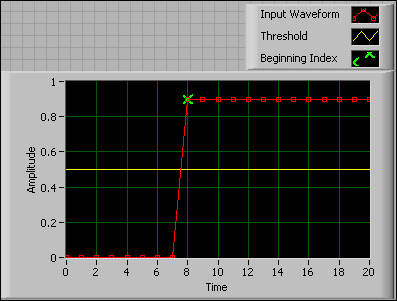

    La figure suivante montre aussi un pic valide. Ici, la waveform en entrée est un signal à échelon. Le seuil est de 0,5 et la largeur est de 5. Étant donné que treize éléments consécutifs dépassent le seuil, l'indice de départ du pic est 8.

    Reportez-vous au document de support suivant sur ni.com pour obtenir des informations complémentaires sur la détection de pics en utilisant LabVIEW.
