Déroule le tableau Phase en éliminant les discontinuités dont les valeurs absolues dépassent soit pi, soit 180, en fonction des unités que vous spécifiez dans unité de phase.


icon

Entrées/Sorties

  • c1ddbl.png Phase —

    Phase est le tableau de phases en entrée à dérouler. Utilisez l'entrée unité de phase pour spécifier les unités.

  • ci32.png unité de phase —

    unité de phase spécifie les unités de Phase et de Phase déroulée.

    0Radian en entrée, radian en sortie (par défaut)
    1Radian en entrée, degré en sortie
    2Degré en entrée, degré en sortie
    3Degré en entrée, radian en sortie
  • i1ddbl.png Phase déroulée —

    Phase déroulée renvoie Phase déroulée. Utilisez l'entrée unité de phase pour spécifier les unités.

  • ii32.png erreur —

    erreur renvoie toute erreur ou mise en garde générée par le VI. Vous pouvez câbler erreur au VI Convertir un code d'erreur en cluster d'erreur pour convertir le code d'erreur ou la mise en garde en cluster d'erreur.

    • Le VI Dérouler une phase déroule le tableau Phase en éliminant les discontinuités. Si la différence entre deux valeurs adjacentes de Phase est supérieure à pi et que unité de phase est Radian en entrée, radian en sortie, ce VI utilise la formule suivante pour calculer Phase déroulée :

    P_en sortie étant la Phase déroulée, P la Phase, N la longueur de Phase et l'opération floor.

    Ce VI utilise des équations semblables pour calculer Phase déroulée pour les autres unités que vous spécifiez comme unité de phase.

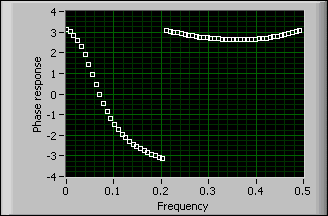

    Les deux graphes suivants montrent les effets du déroulement de la phase. Le premier graphe montre la phase d'origine avant son déroulement, et le second montre la phase déroulée.

    Vous pouvez appliquer le VI Dérouler une phase à la réponse en phase calculée pour un système sans variable temporelle linéaire. La réponse en phase est définie comme l'angle complexe de la réponse en fréquence d'un système. Vous calculez la réponse en phase en angles compris entre [–pi, pi] ou, autrement dit, en angles dans un cercle de 2*pi radians. Comme les multiples de 2*pi sont enroulés lorsque vous calculez la réponse en phase, il y a souvent des discontinuités dans la réponse en phase entre deux intervalles de fréquence adjacents.
