Génère un tableau qui concatène une série d'impulsions conformément à l'Impulsion du prototype. Ce VI construit la sortie Train d'impulsions par la méthode d'interpolation spécifiée.


icon

Entrées/Sorties

  • ci32.png méthode d'interpolation —

    méthode d'interpolation spécifie la méthode d'interpolation utilisée pour construire le Train d'impulsions. La valeur par défaut est Linéaire (1).

    0Plus proche voisin
    1Linéaire (par défaut)
    2Spline
    3Hermite cubique
  • ci32.png échantillons —

    échantillons correspond au nombre d'échantillons de Train d'impulsions. Si la valeur d'échantillons est inférieure à 1, le VI définit Train d'impulsions comme tableau vide et renvoie une erreur. La valeur par défaut est 128.

  • cdbl.png delta t du train d'impulsions (s) —

    delta t du train d'impulsions (s) représente l'intervalle d'échantillonnage de Train d'impulsions. La valeur par défaut est 0,1.

  • c1ddbl.png Amplitude —

    Amplitude spécifie les amplitudes de chaque duplication d'Impulsion du prototype dans Train d'impulsions.

  • c1ddbl.png Retard (s) —

    Retard (s) spécifie le retard de chaque duplication d'Impulsion du prototype dans Train d'impulsions.

  • ccclst.png spéc. du prototype —

    spéc. du prototype spécifie l'impulsion du prototype du Train d'impulsions.

  • c1ddbl.png Impulsion du prototype —

    Impulsion du prototype spécifie l'impulsion du prototype, laquelle commence à zéro sur l'axe de temps.

  • cdbl.png delta t de l'impulsion du prototype (s) —

    delta t de l'impulsion du prototype (s) représente l'intervalle d'échantillonnage d'Impulsion du prototype. La valeur par défaut est 0,1.

  • i1ddbl.png Train d'impulsions —

    Train d'impulsions est un tableau qui contient un train d'impulsions d'échantillons.

  • ii32.png erreur —

    erreur renvoie toute erreur ou mise en garde générée par le VI. Vous pouvez câbler erreur au VI Convertir un code d'erreur en cluster d'erreur pour convertir le code d'erreur ou la mise en garde en cluster d'erreur.

    • Si la séquence Y représente le Train d'impulsions, le VI Train d'impulsions génère le motif selon la formule suivante.

    où f est l'Impulsion du prototype, Δt est le delta t du train d'impulsions, Am est le m-ième élément d'Amplitude et Dm est le m-ième élément de Retard (s), qui doit être de la même taille qu'Amplitude.

    Si Di – Dj est inférieur à la largeur de l'impulsion du prototype pour n'importe quel i, j entre 0 et M–1, un chevauchement a lieu.

    Si l'échantillonnage du train d'impulsions n'est pas en synchronisation exacte avec l'échantillonnage d'impulsions du prototype, ce VI utilise la méthode d'interpolation spécifiée pour obtenir les échantillons de train d'impulsions.

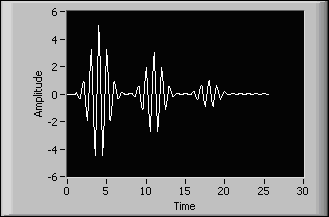

    Les deux illustrations qui suivent présentent une impulsion de prototype et son train d'impulsions.

    Exemples

    Reportez-vous aux exemples de fichiers inclus avec LabVIEW suivants.

    • labview\examples\Signal Processing\Signal Generation\Pulse Train demo.vi
