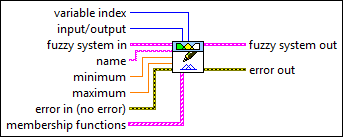

Modifie le nom, la gamme ou les fonctions d'appartenance d'une variable linguistique d'un système flou.


icon

Entrées/Sorties

  • ci32.png indice de la variable —

    indice de la variable spécifie l'indice de la variable linguistique pour lequel vous voulez modifier des informations. indice de la variable correspond à l'ordre dans lequel la variable linguistique a été créée.

  • cu16.png entrée/sortie —

    entrée/sortie : spécifie si la variable linguistique qui correspond à indice de la variable est une variable d'entrée ou de sortie.

    0Entrée : spécifie que la variable linguistique qui correspond à indice de la variable est une variable d'entrée.
    1Sortie : spécifie que la variable linguistique qui correspond à indice de la variable est une variable de sortie.
  • ccclst.png système flou en entrée —

    système flou en entrée spécifie l'ensemble des informations pour un système flou. Câblez la sortie système flou en sortie d'un VI à l'entrée système flou en entrée d'un autre.

  • cstr.png nom —

  • cdbl.png minimum —

    minimum spécifie la valeur minimale de la variable linguistique.

  • cdbl.png maximum —

    maximum spécifie la valeur maximale de la variable linguistique.

  • cerrcodeclst.png entrée d'erreur (pas d'erreur) —

    entrée d'erreur décrit les conditions d'erreur qui ont lieu avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité d'entrée d'erreur standard.

  • c1dcclst.png fonctions d'appartenance —

    fonctions d'appartenance spécifie les fonctions d'appartenance de la variable linguistique.

  • cstr.png nom —

    nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à modifier.

  • cu16.png forme —

    forme spécifie la forme de la fonction qui détermine les degrés d'appartenance de la variable linguistique.

  • c1ddbl.png points —

    points spécifie les valeurs de la variable linguistique qui correspondent aux points de la base et du haut (de gauche à droite et de la base au haut) de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 aux points de la base et 1 aux points du haut. Spécifiez un point pour une fonction singleton, trois pour une fonction triangle, et quatre pour une fonction trapèze, sigmoïde, gaussienne ou personnalisée.

  • cu32.png couleur —

    couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.

  • ci32.png indice de forme personnalisée —

    indice de forme personnalisée spécifie l'indice de la forme personnalisée qui détermine les degrés d'appartenance de la variable linguistique. Ce paramètre ne s'applique que si vous définissez forme à Personnalisée. Définissez les formes personnalisées dans le tableau formes de fonctions d'appartenance personnalisées à la fois dans le VI LF - Nouveau système flou et l'instance Personnalisée du VI LF - Créer une fonction d'appartenance.

  • icclst.png système flou en sortie —

    système flou en sortie renvoie l'ensemble des informations pour un système flou. Câblez la sortie système flou en sortie de ce VI à l'entrée système flou en entrée d'un autre VI.

  • ierrcodeclst.png sortie d'erreur —

    sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité de sortie d'erreur standard.
