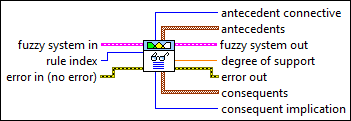

LF - Obtenir une règle

système flou en entrée spécifie l'ensemble des informations pour un système flou. Câblez la sortie système flou en sortie d'un VI à l'entrée système flou en entrée d'un autre.

indice de la règle spécifie l'indice de la règle pour lequel vous voulez renvoyer des informations. indice de la règle correspond à l'ordre dans lequel la règle a été créée.

entrée d'erreur décrit les conditions d'erreur qui ont lieu avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.

conjonction des antécédents indique comment ce VI calcule la valeur de vérité de l'antécédent résultant de l'agrégation des règles.

antécédents renvoie les antécédents, ou parties SI, de la règle. Chaque antécédent consiste en trois parties : l'indice d'une variable linguistique d'entrée, un opérateur qui spécifie s'il faut calculer le degré d'appartenance ou le degré de non-appartenance de la variable linguistique d'entrée à un terme linguistique, et l'indice du terme linguistique. Les indices correspondent à l'ordre dans lequel les variables ou les termes linguistiques ont été créés.

système flou en sortie renvoie toutes les informations pour un système flou. Câblez cette sortie à l'entrée système flou en entrée d'un autre VI.

degré de support renvoie la pondération, entre 0 et 1, que vous voulez appliquer à la règle. Multipliez le degré de support par la valeur de vérité de l'antécédent résultant de l'agrégation des règles pour calculer la pondération de la règle.

sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

conséquents renvoie les conséquents, ou parties ALORS, de la règle. Chaque conséquent consiste en trois parties : l'indice d'une variable linguistique de sortie, un opérateur qui spécifie s'il faut calculer le degré d'appartenance ou le degré de non-appartenance de la variable linguistique de sortie à un terme linguistique, et l'indice du terme linguistique. Les indices correspondent à l'ordre dans lequel les variables ou les termes linguistiques ont été créés.

implication conséquente renvoie la méthode d'implication utilisée par ce VI pour mettre les fonctions d'appartenance de la variable linguistique de sortie à l'échelle en se basant sur la pondération des règles.
