Renvoie la forme, la couleur et les points d'une fonction d'appartenance pour une variable linguistique. Vous pouvez renvoyer une fonction d'appartenance à partir d'un système flou ou d'un tableau de fonctions d'appartenance. Le type de données que vous câblez à l'entrée système flou en entrée détermine l'instance polymorphe à utiliser.

Remarque

Renvoie une fonction d'appartenance issue d'un tableau de fonctions d'appartenance.

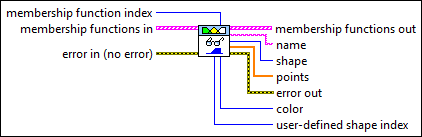

icon

Entrées/Sorties

  • ci32.png indice de la fonction d'appartenance —

    indice de la fonction d'appartenance spécifie l'indice de la fonction d'appartenance pour lequel vous voulez renvoyer des informations. indice de la fonction d'appartenance correspond à l'ordre dans lequel la fonction d'appartenance a été créée.

  • c1dcclst.png fonctions d'appartenance en entrée —

    fonctions d'appartenance en entrée spécifie un tableau des fonctions d'appartenance. Câblez la sortie fonctions d'appartenance en sortie d'un VI à l'entrée fonctions d'appartenance en entrée de ce VI.

  • cstr.png nom —

    nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à modifier.

  • cu16.png forme —

    forme spécifie la forme de la fonction qui détermine les degrés d'appartenance de la variable linguistique.

  • c1ddbl.png points —

    points spécifie les valeurs de la variable linguistique qui correspondent aux points de la base et du haut (de gauche à droite et de la base au haut) de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 aux points de la base et 1 aux points du haut. Spécifiez un point pour une fonction singleton, trois pour une fonction triangle, et quatre pour une fonction trapèze, sigmoïde, gaussienne ou personnalisée.

  • cu32.png couleur —

    couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.

  • ci32.png indice de forme personnalisée —

    indice de forme personnalisée spécifie l'indice de la forme personnalisée qui détermine les degrés d'appartenance de la variable linguistique. Ce paramètre ne s'applique que si vous définissez forme à Personnalisée. Définissez les formes personnalisées dans le tableau formes de fonctions d'appartenance personnalisées à la fois dans le VI LF - Nouveau système flou et l'instance Personnalisée du VI LF - Créer une fonction d'appartenance.

  • cerrcodeclst.png entrée d'erreur (pas d'erreur) —

    entrée d'erreur décrit les conditions d'erreur qui ont lieu avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.

  • i1dcclst.png fonctions d'appartenance en sortie —

    fonctions d'appartenance en sortie renvoie un tableau des fonctions d'appartenance. Câblez la sortie fonctions d'appartenance en sortie de ce VI à l'entrée fonctions d'appartenance en entrée d'un autre VI.

  • istr.png nom —

    nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à modifier.

  • iu16.png forme —

    forme spécifie la forme de la fonction qui détermine les degrés d'appartenance de la variable linguistique.

  • i1ddbl.png points —

    points spécifie les valeurs de la variable linguistique qui correspondent aux points de la base et du haut (de gauche à droite et de la base au haut) de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 aux points de la base et 1 aux points du haut. Spécifiez un point pour une fonction singleton, trois pour une fonction triangle, et quatre pour une fonction trapèze, sigmoïde, gaussienne ou personnalisée.

  • iu32.png couleur —

    couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.

  • ii32.png indice de forme personnalisée —

    indice de forme personnalisée spécifie l'indice de la forme personnalisée qui détermine les degrés d'appartenance de la variable linguistique. Ce paramètre ne s'applique que si vous définissez forme à Personnalisée. Définissez les formes personnalisées dans le tableau formes de fonctions d'appartenance personnalisées à la fois dans le VI LF - Nouveau système flou et l'instance Personnalisée du VI LF - Créer une fonction d'appartenance.

  • istr.png nom —

    nom renvoie le nom de la fonction d'appartenance, ou terme linguistique.

  • iu16.png forme —

    forme renvoie la forme de la fonction qui détermine les degrés d'appartenance de la variable linguistique.

    0Triangle : indique la forme du triangle qui détermine les degrés d'appartenance de la variable linguistique.
    1Trapèze : indique la fonction trapèze qui détermine les degrés d'appartenance de la variable linguistique.
    2Singleton : indique la fonction singleton qui détermine les degrés d'appartenance de la variable linguistique. Une fonction singleton n'a qu'un point. Par conséquent, aucune valeur de la variable linguistique a une appartenance partielle au terme linguistique correspondant.
    3Sigmoïde : indique la fonction sigmoïde qui détermine les degrés d'appartenance de la variable linguistique.
    4Gaussienne : indique la fonction gaussienne qui détermine les degrés d'appartenance de la variable linguistique.
    5Personnalisée : indique la forme personnalisée correspondant à l'indice de forme personnalisée qui détermine les degrés d'appartenance de la variable linguistique.
  • i1ddbl.png points —

    points renvoie les valeurs de la variable linguistique qui correspond aux points de la base et du haut (de gauche à droite et de la base au haut) de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est de 0 aux points de la base et de 1 aux points du haut. points renvoie un point pour une fonction singleton, trois pour une fonction triangle et quatre pour une fonction trapézoïde, sigmoïde, gaussienne ou personnalisée.

  • ierrcodeclst.png sortie d'erreur —

    sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.

  • iu32.png couleur —

    couleur renvoie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous.

  • ii32.png indice de forme personnalisée —

    indice de forme personnalisée renvoie l'indice de la forme personnalisée qui détermine les degrés d'appartenance de la variable linguistique. Ce paramètre ne s'applique que si forme renvoie Personnalisée. Définissez les formes personnalisées dans le tableau formes de fonctions d'appartenance personnalisées à la fois dans le VI LF - Nouveau système flou et dans l'instance Personnalisée du VI LF - Créer une fonction d'appartenance.
