Crée une fonction d'appartenance pour une variable linguistique. Vous pouvez aussi utiliser la boîte de dialogue Éditer la variable pour créer des fonctions d'appartenance de manière interactive.

Par défaut, ce VI utilise une fonction triangle pour déterminer les degrés d'appartenance de la variable linguistique. Vous devez sélectionner manuellement l'instance polymorphe à utiliser.

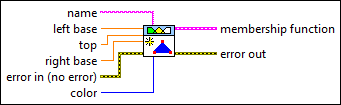

icon

Entrées/Sorties

  • cstr.png nom —

    nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à créer.

  • cdbl.png gauche de la base —

    gauche de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême gauche de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de gauche de la base.

  • cdbl.png haut —

    haut spécifie la valeur numérique de la variable linguistique qui correspond au sommet du triangle de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 1 à la valeur haut.

  • cdbl.png droite de la base —

    droite de la base spécifie la valeur numérique de la variable linguistique qui correspond au point à l'extrême droite de la base de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 à la valeur de droite de la base.

  • cerrcodeclst.png entrée d'erreur (pas d'erreur) —

    entrée d'erreur décrit les conditions d'erreur qui ont lieu avant l'exécution de ce nœud. Cette entrée fournit la fonctionnalité entrée d'erreur standard.

  • cu32.png couleur —

    couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.

  • icclst.png fonction d'appartenance —

    fonction d'appartenance renvoie la fonction d'appartenance avec la forme, les points et la couleur spécifiés.

  • istr.png nom —

    nom spécifie le nom de la fonction d'appartenance, ou du terme linguistique à modifier.

  • iu16.png forme —

    forme spécifie la forme de la fonction qui détermine les degrés d'appartenance de la variable linguistique.

  • i1ddbl.png points —

    points spécifie les valeurs de la variable linguistique qui correspondent aux points de la base et du haut (de gauche à droite et de la base au haut) de la fonction d'appartenance. Le degré d'appartenance de la variable linguistique au terme linguistique nom est 0 aux points de la base et 1 aux points du haut. Spécifiez un point pour une fonction singleton, trois pour une fonction triangle, et quatre pour une fonction trapèze, sigmoïde, gaussienne ou personnalisée.

  • iu32.png couleur —

    couleur spécifie la couleur de la fonction d'appartenance lorsque vous la visualisez dans le Créateur de systèmes flous. Vous pouvez câbler une constante boîte de couleur à cette entrée.

  • ii32.png indice de forme personnalisée —

    indice de forme personnalisée spécifie l'indice de la forme personnalisée qui détermine les degrés d'appartenance de la variable linguistique. Ce paramètre ne s'applique que si vous définissez forme à Personnalisée. Définissez les formes personnalisées dans le tableau formes de fonctions d'appartenance personnalisées à la fois dans le VI LF - Nouveau système flou et l'instance Personnalisée du VI LF - Créer une fonction d'appartenance.

  • ierrcodeclst.png sortie d'erreur —

    sortie d'erreur contient des informations sur l'erreur. Cette sortie fournit la fonctionnalité sortie d'erreur standard.
