高吞吐率乘法

指定该函数的输入和输出接线端的 编码、字长和整数字长 。您指定的配置决定了接线端的 取值范围 。

• x类型—

  指定x输入接线端的定点配置。

  如连线定点数据类型至接线端，LabVIEW将以灰色显示该部分，并使用接线端的信息。

  • 有符号－指定该接线端有符号。
  • 无符号－指定该接线端无符号。
  • 字长－指定接线端的字长。
  • 整数字长－指定接线端的整数字长。
• y 类型—

  指定y输入接线端的定点配置。

  如连线定点数据类型至接线端，LabVIEW将以灰色显示该部分，并使用接线端的信息。

  • 有符号－指定该接线端有符号。
  • 无符号－指定该接线端无符号。
  • 字长－指定接线端的字长。
  • 整数字长－指定接线端的整数字长。
• x*y 类型—

  指定x*y输出接线端的定点配置。

  • Adapt tosource－指定LabVIEW是否自动调整输出数据类型的定点配置溢出和舍入误差。该复选框默认为已勾选并且LabVIEW将禁用以下选项。
    注： LabVIEW支持的最大字长为64位，最大整数字长为2047位。如勾选该复选框且输出数据类型需要超出最大值范围的字长，可能产生溢出和/或凑整错误。
  • 有符号－指定该接线端有符号。
  • 无符号－指定该接线端无符号。
  • 字长－指定接线端的字长。
  • 整数字长－指定接线端的整数字长。
  • 包含溢出状态－指定输出接线端是否包含溢出状态。LabVIEW将该状态传播给下面数据流节点。包含该状态需要附加的FPGA资源。默认情况下未勾选该复选框。

    如勾选该复选框，溢出状态在下列任一情况下变为TRUE：

    • 输入接线端的溢出状态为TRUE。
    • 在函数运算时产生溢出。

    如勾选了匹配至源复选框，LabVIEW根据输入接线端是否包含该状态设置包含溢出状态。

• 溢出模式—

  指定该函数如何处理溢出。可选择 环绕 （默认）或 饱和。

  注： 与 环绕 选项相比， 饱和选项需要更多的FPGA资源和更长的组合路径。在该情况下，选择饱和可能降低该函数可获取的最大时钟速率。
• 舍入模式—

  指定该函数如何如需要舍入，则 舍 入输出数据。可选择截断舍入（默认）、半值向上或奇偶舍入。如果发生舍入，您选择的选项可能影响该函数所需的资源量。

指定函数的运算方式。

• 在单周期定时循环之外—

  将该Express VI配置为在外部执行单周期定时循环。

  如选中该选项并将Express VI置于单周期定时循环中，编译FPGA VI时， 代码生成错误 窗口报告错误。

• 单周期定时循环内部—

  将该Express VI配置为在单周期定时循环内部执行。

  如选择该选项且Express VI位于单周期定时循环外，代码生成错误窗口将在用户编译FPGA VI时报告错误。

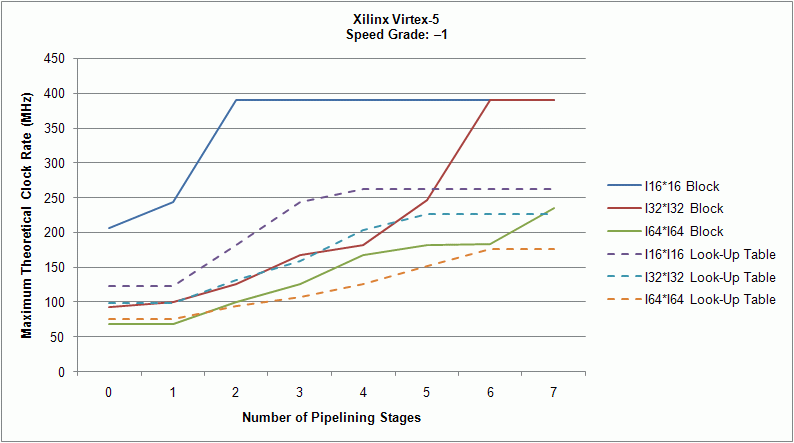

指定选项在内部 流水线化 该函数。上述选项将影响函数能够获取的最大时钟速率。请参阅有关这种关系的信息，请参阅本主题的 “通过流水线化提高函数性能” 部分。

• 流水线级数－指定该函数内部使用的流水线级数。增加级数将会提高该函数可编译的时钟频率，但也会增加该函数所需的FPGA资源总数。默认值为0级，表示无流水线。最大值为12级，因为添加超过12级的流水线不会增加函数可编译的最大时钟速率。
• 实现资源－指定乘法器的实现方式。如需启用该选项，可增加流水线级数并大于0级。

包含以下可选项：

• 自动（默认）－指定编译器 决定是使用嵌入式块乘法器还是使用查找表(LUT)来实现乘法器。
• 查找表－指定该函数使用LUT实现乘法器。选择该选项可能增加函数能够编译的时钟速率。

指定是否为函数输出接线端 添加内部寄存器 。仅当选择 内部单周期定时循环时，该部分才可用。

• 寄存器输入－在该函数的输入之后添加内部寄存器。选择该选项可将该函数的延迟增加一个周期。
• 寄存器输出－在该函数的输出前添加内部寄存器。选择该选项可将该函数的延迟增加一个周期。

指定用于显示可选程序框图接线端的设置。

• 运算溢出－指定该函数在程序框图上显示 运算溢出 输出接线端。该接线端表示在函数运算中是否发生溢出。

显示关于该函数运行的相关信息。该信息由指定的配置选项确定。

x —

指定被乘数。

y —

指定被乘数。

输入有效 —

指定下一个数据点是否已就绪。连续上面节点的输出有效输出端值该输入，使上面节点的数据传输至该节点。

要显示该在 握手 接线端，选择 内部单周期定时循环 选项并执行下列任一操作：

• 勾选寄存器输入或寄存器输出复选框。
• 设置流水线层级数的值至少为1。

上述选项位于配置对话框中。

输出就绪 —

指定后续节点是否已就绪以便该节点返回一个新值。默认值为TRUE。使用反馈节点 ，用于将下游节点 的输入就绪 输出连接至当前节点的该输入。

注： 如该接线端在给定周期内为FALSE， 输出有效 接线端在该周期内返回FALSE。

要显示该接线端，请选择 内部单周期定时循环 选项并执行下列任一操作：

• 勾选寄存器输入或寄存器输出复选框。
• 设置流水线层级数的值至少为1。

上述选项位于配置对话框中。

x*y —

返回x和y的积。

运算溢出 —

如理论计算出的值超出了输出数据类型的有效范围则返回TRUE。如运算溢出返回TRUE，溢出模式选项将判定函数返回的值。

仅当勾选运算溢出复选框时，LabVIEW才会显示运算溢出接线端。该复选框位于配置对话框的可选接线端部分。

输出有效 —

如果该节点的计算结果可用于后续节点，将返回TRUE。将该输出连线至后续节点的输入有效的输入，以便将该节点的数据传递至后续节点。

要显示该接线端，请选择 内部单周期定时循环 选项并执行下列任一操作：

• 勾选寄存器输入或寄存器输出复选框。
• 设置流水线层级数的值至少为1。

上述选项位于配置对话框中。

输入就绪 —

如该节点可接受新的输入数据，将返回TRUE。使用反馈节点连线该输出至上方数据流节点的准备就绪输出输入。

注： 如该接线端在给定周期内返回FALSE， LabVIEW将丢弃其他节点在下一个周期内发送至该节点的数据。即使在后续周期中，输入有效接线端为TRUE，LabVIEW也会舍弃数据。

要显示该接线端，请选择 内部单周期定时循环 选项并执行下列任一操作：

• 勾选寄存器输入或寄存器输出复选框。
• 设置流水线层级数的值至少为1。

上述选项位于配置对话框中。
