生成设定值信息

在控制循环中使用PID设定值信息VI可根据时间为斜坡和恒值类型的PID应用生成设定值信息。例如，可能希望炉温控制系统在一段时间内的设定值温度斜线上升，但在另一段时间的某个温度时的设定值保保持不变。使用PID设定值信息VI可实现斜坡、恒值和阶跃功能的任意组合。

将设定值信息指定为由时间和设定值对组成的数组，时间值按升序排列。

斜坡设定值信息

可通过两个设定值信息数组值指定斜坡设定值信息，如下图所示。

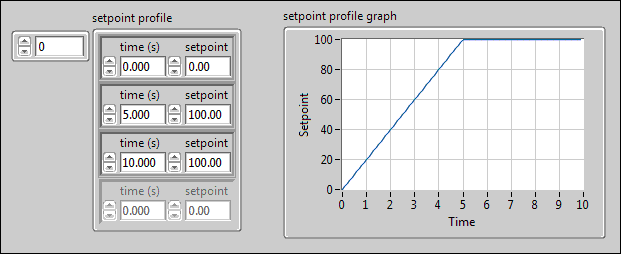

斜坡和恒值设定值信息

斜坡和保持设定值信息可包含设定值相同的两个连续数组值，如下图所示。

阶跃设定值信息

阶跃设定值信息可包含时间值相同但设定值不同的两个连续数组，如下图所示。

PID设定值信息VI返回一个由当前已用时间确定的设定值。第一次调用时，VI将设定值信息中的当前时间初始化为0。后续调用中，VI从之前的时间和dt输入值确定当前时间。连线值TRUE至重新初始化？输入可重新初始化当前时间，重复指定的设定值信息。
