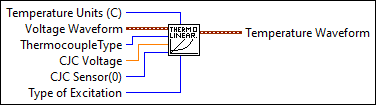

转换热电偶读数（波形）

下载PDF

使从热电偶读取的电压值转换为温度值。通过连线至电压波形（波形）、电压数组（数组），或热电偶电压（标量）输入端的数据类型可确定要使用的多态实例，也可手动选择实例。

注：该VI无法在NI 9211 C系列模块上使用。可使用labview\examples\CompactRIO\Module Specific\NI 9211\NI 9211 Support Files.llb目录下的NI 9211 Convert to Temperature VI。

输入/输出

温度单位(C) —

温度单位是VI输出的温度的单位。

该输入支持下列值。

电压波形 —

电压波形是从热电偶读取的电压波形。

热电偶类型 —

热电偶类型可以是B、E、J、K、R、S、T或N。

该输入支持下列值。关于热电偶类型的更多信息，见所用热电偶的用户手册。

CJC电压 —

CJC电压是冷端补偿参考电压。CJC电压是CJC传感器指定的IC传感器或热电阻传感器。

CJC传感器(0) —

CJC传感器是正在使用的冷端补偿传感器的类型。

CJC传感器的值为0时，将选择IC传感器。CJC传感器的值为1时，将选择热电阻传感器。

激励类型 —

激励类型是参考电压或参考电流。

该输入支持下列值。


0	参考电压
1	参考电流

温度波形 —

温度波形返回线性化的温度值，单位为温度单位指定的单位。
