使应变计的电压读数转换为应变单位。通过连线数据至Vsg输入端可确定要使用的多态实例，也可手动选择实例。


icon

输入/输出

  • csgl.png Rg (120) —

    Rg是应变计的额定电阻值，以欧姆为单位。默认值为120 Ω。

  • csgl.png GF (2.0) —

    GF是应变计的应变计因子。

  • csgl.png v (0.0) —

    v是泊松比。该参数仅在某些电桥配置中使用。

  • csgl.png Vsg (0.0) —

    Vsg是从应变计读取的电压。

  • cu16.png 电桥配置 （3：半桥II） —

    电桥配置表明已安装应变计的电桥配置类型。默认类型为半桥 II。

    该输入支持下列值。

    0四分之一电桥 I
    1四分之一电桥 II
    2半桥 I
    3半桥 II（默认）
    4全桥 I
    5全桥 II
    6全桥III
  • csgl.png Vex (3.33) —

    Vex是使用的激励电压。默认值为3.333 V。

  • csgl.png Vinit (0.0) —

    Vinit是安装在电桥配置中的应变计的无应变电压。应在应用程序一开始便读取该电压值并将其保存和发送至该VI。

  • csgl.png Rl (0.0) —

    Rl是铅电阻。Rl的默认值为0。多数情况下，导线电阻可被忽略。即可不连接该接线端。

  • isgl.png 应变 —

    应变是返回的应变值。

    • VI使用的转换公式只基于电桥配置。下图为7种可用的电桥配置及其相关公式。在所有的电桥配置中，VI均使用下列公式得到Vr。

    Vr= (Vsg – Vinit) / Vex

    在电路图中，VOUT是用户测得的电压，可作为该转换VI的Vsg输入。在1/4桥和半桥配置中，R1和R2是虚电阻，不直接包括在转换公式中。

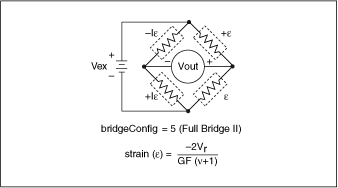

    下图为可用的全桥网络。
