添加VI层次结构至报表（路径）

下载PDF

添加VI中指定VI的说明信息至报表。通过连线数据至VI输入端可确定要使用的多态实例，也可手动选择实例。

注：在独立的应用程序中无法使用“添加VI层次结构至报表”VI。

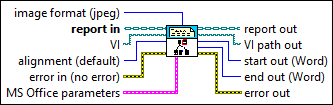

输入/输出

图像格式(jpeg) —

图像格式设置用于保存图像的格式。

报表输入 —

报表输入是报表引用，用户可对该报表的外观、数据以及打印进行控制。通过创建报表VI生成LabVIEW类对象。

VI —

VI添加该VI的图像至报表。默认值为VI的路径，VI使用该VI作为子VI。

对齐（默认） —

对齐设置报表中的图像对齐。（Report Generation工具包）对于Microsoft Word报表，只能使用LEFT、RIGHT、MIDDLE选项。


0	(default)－该VI不添加ALIGN属性至<IMG>标签。
1	LEFT
2	RIGHT
3	TOP
4	TEXTTOP
5	MIDDLE
6	ABSMIDDLE
7	BASELINE
8	BOTTOM
9	ABSBOTTOM

错误输入（无错误） —

错误输入表明该节点运行前发生的错误条件。该输入提供标准错误输入功能。

MS Office参数 —

MS Office参数 （Report Generation工具包）指定Microsoft Word或Excel报表中要进行插入操作的点。对于HTML报表，VI忽略该输入。

参数可以是Word中的书签或Excel中的单元格坐标。如设置报表类型为Word但并未指定书签，则插入位置为文档末尾。

位置(Excel) —

位置包含Excel工作表中插入点的行列坐标。

行列值从0开始，单元格A1的坐标为(0,0)。

行 —

行表示行索引。

列 —

列表示列索引。

名称(Excel) —

名称包含Microsoft Excel工作表中插入点的单元格名称。

书签(Word) —

书签包含Microsoft Word文档中插入点的书签名称。

报表输出 —

报表输出是报表引用，用户可对该报表的外观、数据以及打印进行控制。

可连线该输出至其它报表生成VI。

VI路径输出 —

VI路径输出返回无改变的VI。

开始输出(Word) —

开始输出 （Report Generation工具包）表示在Microsoft Word文档中插入文本的起始字符索引。对于HTML报表，VI忽略该输入。

结束输出(Word) —

结束输出 （Report Generation工具包）表示在Microsoft Word文档中插入文本的末尾字符索引。对于HTML报表，VI忽略该输入。

错误输出 —

错误输出包含错误信息。该输出提供标准错误输出功能。
