计算时间信号的平均自功率谱。通过连线数据至时间信号输入端可确定要使用的多态实例，也可手动选择实例。

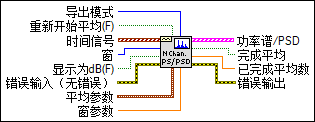

icon

输入/输出

  • cu16.png 导出模式 —

    导出模式选择导出至功率谱/PSD的输出。

    0功率谱—导出输入信号的功率谱。
    1功率谱密度—导出输入信号的功率谱密度。
  • cbool.png 重新开始平均(F) —

    重新开始平均指定VI是否重新启动所选平均过程。如重新开始平均的值为TRUE，VI重新启动所选平均过程。如重新开始平均的值为FALSE，VI不会重新启动所选平均过程。默认值为FALSE。

    第一次调用该VI时，平均过程会自动开始。典型情况为：在平均过程中，主输入发生改变时，应当重新启动平均过程。

  • c1dmsdt.png 时间信号 —

    时间信号是时域波形的输入数组。

  • cu32.png 窗 —

    窗(Hanning)是用于时间信号的时域窗。默认值为Hanning。

    0矩形
    1Hanning (默认)
    2Hamming
    3Blackman-Harris
    4Exact Blackman
    5Blackman
    6Flat Top
    74阶B-Harris
    87阶B-Harris
    9低旁波瓣
    11Blackman Nuttall
    30三角形
    31Bartlett-Hanning
    32Bohman
    33Parzen
    34Welch
    60Kaiser
    61Dolph-Chebyshev
    62高斯
  • cbool.png 显示为dB(F) —

    显示为dB指定是否以分贝形式显示结果。默认值为FALSE。

  • cerrcodeclst.png 错误输入（无错误） —

    错误输入表明该节点运行前发生的错误条件。该输入提供标准错误输入功能。

  • cnclst.png 平均参数 —

    平均参数该簇用于定义如何进行平均值计算。参数说明包括平均类型、加权类型和平均次数。

  • cenum.png 平均模式 —

    平均模式指定平均的模式。

    0
    No averaging
    （默认）
    1
    Vector averaging
    2
    RMS averaging
    3
    Peak hold
  • cenum.png 加权模式 —

    加权模式指定均方根或向量平均的加权模式。

    0
    Linear
    1
    Exponential
    （默认）
  • cu32.png 平均数目 —

    平均数目指定用于均方根及向量平均的平均数目。如加权模式为Exponential，平均过程连续。如加权模式为Linear，可在VI结束计算所选平均数目后停止平均过程。

  • cdbl.png 窗参数 —

    窗参数指定Kaiser窗的beta参数、高斯窗的标准差，或Dolph-Chebyshev窗的主瓣与旁瓣的比率s。如窗是其他类型的窗，VI将忽略该输入。

    窗参数的默认值是NaN，可设置Kaiser窗的beta参数为0、高斯窗的标准差为0.2，或Dolph-Chebyshev窗的s为60。

  • i1dcclst.png 功率谱/PSD —

    功率谱/PSD依据导出模式返回平均功率谱、功率谱密度和频率换算。

  • idbl.png f0 —

    f0返回谱的起始频率，以赫兹为单位。

  • idbl.png df —

    df返回谱的频率分辩率，以赫兹为单位。

  • i1ddbl.png 幅度 —

    幅度是平均功率谱和功率谱密度的幅度。

    如输入信号的单位是伏特(V)，则功率谱的幅度的单位是伏特－rms的平方/赫兹(Vrms²)和伏特－rms的平方/赫兹(Vrms²/Hz)。如输入信号的单位不是伏特，则功率谱幅度的单位是输入信号单位的均方根的平方/赫兹，密度谱幅度的单位是输入信号单位的均方根的平方/赫兹。如显示为dB为TRUE，且输入信号以伏特为单位，幅度的功率谱和功率谱密度单位分别为dBV和dBV/Hz。

  • ibool.png 完成平均 —

    完成平均如已完成平均数大于或等于平均参数中指定的平均数目，返回TRUE。否则，完成平均返回FALSE。如选择的平均模式为No averaging，完成平均始终为TRUE。

  • idbl.png 已完成平均数 —

    已完成平均数返回该时刻VI完成的平均的数目。

  • ierrcodeclst.png 错误输出 —

    错误输出包含错误信息。该输出提供标准错误输出功能。

    • “FFT功率谱”VI按照下列步骤计算功率谱或功率谱密度：

    1. 计算时间信号的FFT。
    2. 计算时间信号的功率谱和功率谱密度。
    3. 使当前的功率谱/功率谱密度与上次平均过程重新开始后的最后一次调用VI的功率谱/功率谱密度进行平均。
    4. 返回 Power Spectrum/PSD中的平均功率谱或功率谱密度。

    该VI的单通道实例可在单次模式（一次调用）和连续模式（历史多次调用）下进行单通道测量。单通道VI只可在单次模式下进行多通道测量。如需在连续模式下进行多通道测量，应使用该VI的多通道版本。

    该VI的单通道实例仅保留一个通道的内部状态信息。调用单通道实例处理另一个通道时，如未通过重新开始平均参数清除历史结果，可导致VI的非预期行为。该非预期行为在VI传递通道的内部状态信息至另一个通道时发生。

    注： 该VI的单通道实例主要用于单通道的连续处理。该做法无法推广至多通道实例。请勿使用单通道实例在For循环中通过建立波形数组的索引，连续处理多通道。
