使单个或多个波形与单个或多个具有状态的kernel进行卷积，并使此后的调用以连续方式处理。如正在卷积多个波形，该VI可保持每个波形各自的卷积状态。

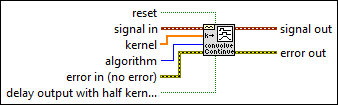

icon

输入/输出

  • cbool.png 重置 —

    重置的值为TRUE时，内部历史信息缓冲区将被强制重置为0。

  • cmsdt.png 信号输入 —

    信号输入是通过kernel进行卷积的信号。

  • c1ddbl.png kernel —

    kernel是信号输入进行卷积的顺序。

  • cenum.png 算法 —

    算法指定计算卷积所使用的方法。算法为direct时，VI将使用线性卷积的direct形式计算卷积： x*y[i] = Sum(x[k]y[i-k]) 算法被设置为频域时，VI将使用基于FFT的技术计算卷积。

    0
    direct
    1
    frequency domain
  • cerrcodeclst.png 错误输入（无错误） —

    错误输入表明该节点运行前发生的错误条件。该输入提供标准错误输入功能。

  • cbool.png 将输出延迟半个kernel长度的时间 —

    将输出延迟半个kernel长度的时间的值为TRUE时，信号输出将延迟半个kernel长度的时间。半kernel的长度为0.5*N*dt，其中N是 kernel中元素的数量，dt来自信号输入。

  • imsdt.png 信号输出 —

    信号输出是信号输入和kernel的卷积。

  • ierrcodeclst.png 错误输出 —

    错误输出包含错误信息。该输出提供标准错误输出功能。
