定义偏微分方程的初始条件。必须手动选择所需多态实例。


icon

输入/输出

  • cfxdt.png 数据 —

    数据是一个变体数据，将任意值传递至VI。

  • cNI__PDE_lvlib_NI__PDElvclass.png PDE输入 —

    PDE输入是存储方程数据的类。

  • csvrn.png 初始条件 —

    初始条件是对执行初始条件的VI的严格类型引用。

    可基于VI模板labview\vi.lib\gmath\pde.llb\Common\1D Evolutionary PDE Func Template.vit创建该VI。

  • cerrcodeclst.png 错误输入（无错误） —

    错误输入表明该节点运行前发生的错误条件。该输入提供标准错误输入功能。

  • iNI__PDE_lvlib_NI__PDElvclass.png PDE输出 —

    PDE输出返回带有初始条件的PDE输入。

  • ierrcodeclst.png 错误输出 —

    错误输出包含错误信息。该输出提供标准错误输出功能。

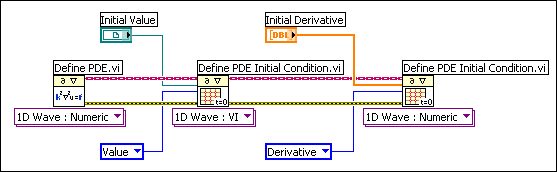

    • 解热传导方程只需初始值。但是，对于波动方程，需在初始时间处根据时间变量指定值和导数。下列程序框图显示如何定义一维波动方程的初始条件。VI定义初始值，数值数组定义初始导数。

    范例

    请参考LabVIEW附带的下列范例文件。

    • labview\examples\Mathematics\Differential Equations - PDE\PDE String Vibration.vi
    • labview\examples\Mathematics\Differential Equations - PDE\PDE Thermal Distribution.vi
