斜坡信号

使序列X表示斜坡信号。对于斜坡信号（按采样）实例，如类型为线性，该VI依据下列公式生成信号：

i = 0, 1, 2, …, n – 1

其中，x₀为首端。Δx =(end - start)/m. n 是 样本。 m = n ，如果 exclude end? 是TRUE。否则，m = n - 1

使序列X表示斜坡信号。如类型为对数，则该VI依据下列等式生成信号：

i = 0, 1, 2, …, n – 1

其中，x₀为首端。Δx = [ln(end) - ln(start)]/m. start 和 end 必须大于0. n 是 样本， m = n 如果 exclude end? 否则，m = n - 1

对于斜坡信号（按Delta）实例，该VI依据下列公式生成信号：

i = 0, 1, 2, …, n – 1，

x₀为首端，Δx为delta，[ ]表示趋近负无穷。

该VI中首端和末端的关系没有任何限制。所以，该VI可生成上升和下降两种斜坡信号。

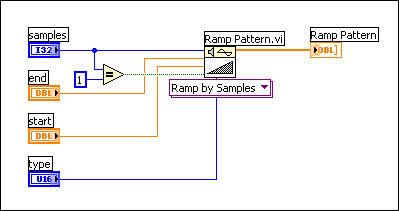

下列程序框图为如何使用该VI生成大于等于1的斜坡信号。
