新建一个模糊系统。也可通过模糊系统设计器交互式创建模糊系统。

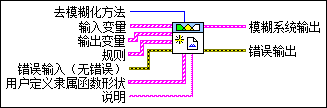

icon

输入/输出

  • cu16.png 去模糊化方法 —

    去模糊化方法指定去模糊化方法，使用此法该VI把输出语言变量的隶属度转换成数字值。

    0区域中心-指定使用 区域 中心 模糊化方法。
    1修正的面积中心-指定使用 修正的面积中心 模糊化方法。
    2求和中心-指定使用 求和中心 模糊化方法。
    3最大值中心-指定使用 最大值中心 模糊化方法。
    4最大值平均值-指定使用 最大 值平均值 模糊化方法。
  • c1dcclst.png 输入变量 —

    输入变量为模糊系统指定输入语言变量。

  • cstr.png 名称 —

    名称指定语言变量的名称。

  • c1ddbl.png 范围 —

    范围指定语言变量的最小值和最大值。

  • c1dcclst.png 隶属函数 —

    隶属函数指定语言变量的语言项和语言项内语言变量的隶属度。隶属函数数组中的每个元素对应一个语言项。

  • cstr.png 名称 —

    名称指定需要修改的隶属函数（语言项）的名称。

  • cu16.png 形状 —

    形状指定函数的形状，该函数确定语言变量的隶属度。

  • c1ddbl.png 点 —

    点指定隶属函数顶部和底部点对应的语言变量的值，按照从左到右、从上到下的顺序。名称代表的语言项的语言变量对应底部点的隶属度为0，顶部点为1。单元素型隶属函数需指定一个点，三角形函数指定3个点，梯形、S形、高斯形或用户定义函数指定4个点。

  • cu32.png 颜色 —

    颜色指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。

  • ci32.png 用户自定义形状索引 —

    用户定义形状索引指定用户定义形状的索引，用于确定语言变量的隶属度。仅当形状设置为用户定义时该参数有效。FL New Fuzzy System VI和用户定义的FL Create Membership Function VI实例均可以在用户定义隶属函数形状数组中自定义形状。

  • c1dcclst.png 输出变量 —

    输出变量指定模糊系统的输出语言变量。

  • cstr.png 名称 —

    名称指定语言变量的名称。

  • c1ddbl.png 范围 —

    范围指定语言变量的最小值和最大值。

  • c1dcclst.png 隶属函数 —

    隶属函数指定语言变量的语言项和语言项内语言变量的隶属度。隶属函数数组中的每个元素对应一个语言项。

  • cstr.png 名称 —

    名称指定需要修改的隶属函数（语言项）的名称。

  • cu16.png 形状 —

    形状指定函数的形状，该函数确定语言变量的隶属度。

  • c1ddbl.png 点 —

    点指定隶属函数顶部和底部点对应的语言变量的值，按照从左到右、从上到下的顺序。名称代表的语言项的语言变量对应底部点的隶属度为0，顶部点为1。单元素型隶属函数需指定一个点，三角形函数指定3个点，梯形、S形、高斯形或用户定义函数指定4个点。

  • cu32.png 颜色 —

    颜色指定在模糊系统设计器中隶属函数显示的颜色。可连线颜色盒常量至该输入端。

  • ci32.png 用户自定义形状索引 —

    用户定义形状索引指定用户定义形状的索引，用于确定语言变量的隶属度。仅当形状设置为用户定义时该参数有效。FL New Fuzzy System VI和用户定义的FL Create Membership Function VI实例均可以在用户定义隶属函数形状数组中自定义形状。

  • c1dcclst.png 规则 —

    规则为模糊系统指定规则。分别使用输入变量和输出变量生成规则的前件和后件。

  • c1dnclst.png 前件 —

    前件指定规则前因(IF)。每个前件包括三部分：输入语言变量索引、运算符（指定是否计算语言项的输入语言变量的隶属度/非隶属度）和语言项的索引。索引顺序对应于变量或语言项的创建顺序。

  • ci32.png 变量索引 —

    输入语言变量索引。

  • ci32.png MF索引 —

    语言项索引

  • cu16.png 条件 —

    该运算符指定是否计算语言项的语言变量隶属度/非隶属度。

  • cu16.png 前件运算符 —

    前件运算符指定VI如何计算聚合规则前件的真值。

  • c1dnclst.png 后件 —

    后件指定规则的结果(THEN)。每个后件包括三部分：输出语言变量的索引，运算符（指定是否计算隶属度或语言项的输出语言变量的非隶属度）和语言项的索引。索引顺序对应于变量或语言项的创建顺序。

  • ci32.png 变量索引 —

    输出语言变量索引。

  • ci32.png MF索引 —

    语言项索引

  • cu16.png 条件 —

    该运算符指定是否计算语言项的语言变量隶属度/非隶属度。

  • cu16.png 后件蕴含 —

    后件蕴含指定VI的蕴含方法，该方法根据规则权重缩放输出语言变量的隶属函数。

  • cdbl.png 支持度 —

    支持度指定应用到规则的权重，该值在0和1之间。默认值为1。用聚合规则前件的真实值乘以支持度计算规则的权重。

  • cerrcodeclst.png 错误输入（无错误） —

    错误输入表明该节点运行前发生的错误条件。该输入提供标准错误输入功能。

  • c1dcclst.png 用户定义隶属函数形状 —

    用户定义隶属函数形状指定点的x-y值，用于定义隶属函数的自定义形状。隶属函数的形状确定对应语言项内语言变量的隶属度。使用FL创建隶属函数VI新建隶属函数时，可使用预定义的隶属函数形状，或使用该参数指定的自定义隶属函数形状。

    对于每个用户定义隶属函数形状，可使用任意范围的x值。但y值的范围必须在0到1之间，使得指定的第一个点隶属度为0和最后一个点隶属度为1。LabVIEW对左下和左上点之间的自定义形状进行线性缩放，对该形状在右上和右下点之间的镜像进行线性缩放。左上和右上之间的点隶属度均为1。

  • c1ddbl.png Y —

  • c1ddbl.png X —

  • cstr.png 说明 —

    说明为模糊系统指定说明。

  • icclst.png 模糊系统输出 —

    模糊系统输出返回模糊系统的完整信息。将该输出连线至另一VI的模糊系统输入。

  • ierrcodeclst.png 错误输出 —

    错误输出包含错误信息。该输出提供标准错误输出功能。
