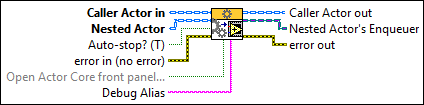

启动嵌套操作者

调用方操作者输入是调用嵌套操作者的操作者。调用方操作者输入在调用嵌套操作者之前必须已打开，否则VI将返回错误。

嵌套操作者为要打开的操作者的初始状态。

自动停止指定当调用方操作者停止时，嵌套操作者是否停止。默认值为TRUE。如将该输入端设置为FALSE，必须在调用方操作者上手动覆盖“停止核心”VI，以指定嵌套操作者的停止动作。

错误输入表明该节点运行前发生的错误条件。该输入提供标准错误输入功能。

打开操作者核心前面板？指定打开操作者时，操作者核心方法的前面板是否也同时打开。默认值为FALSE。设置为TRUE将使VI在运行引擎中返回错误。

在代码开发过程中，设置打开操作者核心前面板？为TRUE ，可访问VI的中止按钮。这对用户忘记停止操作者的情况有所帮助。如非因调试原因需打开操作者的操作者核心前面板，可使用前面板:打开方法。此外，也可通过启用自定义窗口外观对话框中的调用时显示前面板选项，配置VI在调用操作者时打开操作者核心前面板。

调试别名指定一个别名，用于标识Desktop Execution Trace Toolkit捕获的跟踪数据中已启动的操作者。

调用方操作者输出返回更改的调用方操作者。该调用方操作者有嵌套操作者的记录。如自动停止？设为TRUE，调用方操作者将使用嵌套操作者的记录自动停止嵌套操作者。

嵌套操作者队列返回队列的引用。使用该引用发送消息至新打开的操作者。

错误输出包含错误信息。该输出提供标准错误输出功能。
