FL 소속 함수 설정 VI

상위 팔레트: 소속 VI

다음에서 설치됨: Full Development System

언어 변수를 위한 소속 함수의 형태, 색 또는 포인트를 변경합니다. 퍼지 시스템 또는 소속 함수의 배열에서 소속 함수를 변경할 수 있습니다. 퍼지 시스템 입력 입력에 연결한 데이터 타입이 어떤 다형성 인스턴스를 사용할지 결정합니다.

블록다이어그램에 추가하기

팔레트에서 찾기

FL 소속 함수 설정(퍼지 시스템)

	소속 함수 인덱스는 변경하려는 소속 함수의 인덱스를 지정합니다. 소속 함수 인덱스는 소속 함수가 생성된 순서를 따릅니다.
	변수 인덱스는 변경하려는 언어 변수의 인덱스를 지정합니다. 변수 인덱스는 언어 변수가 생성된 순서를 따릅니다.
	입력/출력은 변수 인덱스에 상응하는 언어 변수가 입력 변수인지 출력 변수인지 지정합니다. 0 입력―변수 인덱스에 상응하는 언어 변수를 입력 변수로 지정합니다. 1 출력―변수 인덱스에 상응하는 언어 변수를 출력 변수로 지정합니다.
	퍼지 시스템 입력은 퍼지 시스템에 대한 전체 정보를 지정합니다. 이 VI의 퍼지 시스템 입력 입력을 다른 VI의 퍼지 시스템 출력 출력에 연결합니다.
	이름은 변경하려는 소속 함수 또는 언어적 용어의 이름을 지정합니다.
	형태는 언어 변수의 소속도를 결정하는 함수의 형태를 지정합니다. 0 삼각―삼각 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 1 사다리꼴―사다리꼴 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 2 싱글톤―싱글톤 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 싱글톤 함수에는 한 개의 포인트만 있습니다. 그러므로, 언어 변수의 값은 대응하는 언어적 용어 안에서 부분적으로 소속될 수 없습니다. 3 시그모이드―시그모이드 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 4 가우스―가우스 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 5 사용자 정의―사용자 정의 형태 인덱스에 상응하는 사용자 정의 형태가 언어 변수의 소속도를 결정함을 지정합니다.
	포인트는 소속 함수의 기준 및 상위 포인트에 상응하는 언어 변수의 값을 왼쪽에서 오른쪽, 기준에서 상위의 순서로 지정합니다. 언어적 용어 이름에서 언어 변수의 소속도는 기준 포인트에서 0, 상위 포인트에서 1입니다. 싱글톤 함수에는 한 개, 삼각 함수에는 세 개, 사다리꼴 함수, 시그모이드, 가우스 함수 및 사용자 지정 함수에는 네 개의 포인트를 지정합니다.
	에러 입력은 이 노드를 실행하기 전에 발생한 에러 조건을 설명합니다. 이 입력은 표준 에러 입력 기능을 제공합니다.
	색은 퍼지 시스템 설계기에서 사용자가 소속 함수를 볼 때 보이는 소속 함수의 색을 지정합니다. 색 상자 상수를 텍스트 색 입력에 연결할 수 있습니다.
	사용자 정의 형태 인덱스는 언어 변수의 소속도를 결정하는 사용자 정의 형태의 인덱스를 지정합니다. 이 파라미터는 형태를 사용자 정의로 설정한 경우에만 적용 가능합니다. [FL 새 퍼지 시스템] VI와 [FL 새 소속 함수 생성] VI의 사용자 정의 인스턴스 모두에서 사용자 정의 소속 함수 형태 배열의 사용자 정의 형태를 정의합니다.
	퍼지 시스템 출력은 퍼지 시스템에 대한 전체 정보를 반환합니다. 이 입력을 다른 VI의 퍼지 시스템 입력에 연결하십시오.
	에러 출력은 에러 정보를 포함합니다. 이 출력은 표준 에러 출력 기능을 제공합니다.

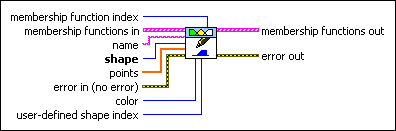

FL 소속 함수 설정(MF 배열)

소속 함수의 배열로부터 소속 함수를 변경합니다.

	소속 함수 인덱스는 변경하려는 소속 함수의 인덱스를 지정합니다. 소속 함수 인덱스는 소속 함수가 생성된 순서를 따릅니다.
	소속 함수 입력은 소속 함수의 배열을 지정합니다. 소속 함수 출력 출력을 다른 VI의 소속 함수 입력 입력에 연결합니다.
	이름은 변경하려는 소속 함수 또는 언어적 용어의 이름을 지정합니다.
	형태는 언어 변수의 소속도를 결정하는 함수의 형태를 지정합니다. 0 삼각―삼각 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 1 사다리꼴―사다리꼴 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 2 싱글톤―싱글톤 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 싱글톤 함수에는 한 개의 포인트만 있습니다. 그러므로, 언어 변수의 값은 대응하는 언어적 용어 안에서 부분적으로 소속될 수 없습니다. 3 시그모이드―시그모이드 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 4 가우스―가우스 함수가 언어 변수의 소속도를 결정하도록 지정합니다. 5 사용자 정의―사용자 정의 형태 인덱스에 상응하는 사용자 정의 형태가 언어 변수의 소속도를 결정함을 지정합니다.
	포인트는 소속 함수의 기준 및 상위 포인트에 상응하는 언어 변수의 값을 왼쪽에서 오른쪽, 기준에서 상위의 순서로 지정합니다. 언어적 용어 이름에서 언어 변수의 소속도는 기준 포인트에서 0, 상위 포인트에서 1입니다. 싱글톤 함수에는 한 개, 삼각 함수에는 세 개, 사다리꼴 함수, 시그모이드, 가우스 함수 및 사용자 지정 함수에는 네 개의 포인트를 지정합니다.
	에러 입력은 이 노드를 실행하기 전에 발생한 에러 조건을 설명합니다. 이 입력은 표준 에러 입력 기능을 제공합니다.
	색은 퍼지 시스템 설계기에서 사용자가 소속 함수를 볼 때 보이는 소속 함수의 색을 지정합니다. 색 상자 상수를 텍스트 색 입력에 연결할 수 있습니다.
	사용자 정의 형태 인덱스는 언어 변수의 소속도를 결정하는 사용자 정의 형태의 인덱스를 지정합니다. 이 파라미터는 형태를 사용자 정의로 설정한 경우에만 적용 가능합니다. [FL 새 퍼지 시스템] VI와 [FL 새 소속 함수 생성] VI의 사용자 정의 인스턴스 모두에서 사용자 정의 소속 함수 형태 배열의 사용자 정의 형태를 정의합니다.
	소속 함수 출력은 소속 함수의 배열을 반환합니다. 이 VI의 소속 함수 출력 출력을 다른 VI의 소속 함수 입력 입력에 연결합니다.
	에러 출력은 에러 정보를 포함합니다. 이 출력은 표준 에러 출력 기능을 제공합니다.
