.tdms 파일에 스케일 이전 데이터에 대한 스케일 정보를 생성합니다. 이 VI는 스케일 정보를 .tdms 파일에 씁니다. 반드시 사용할 다형성 인스턴스를 수동으로 선택해야 합니다.

TDMS 고급 함수를 사용하여 이 VI를 호출하려면, 이 VI에 대한 호출 이후 [TDMS 채널 정보 설정] 함수만 호출합니다.

[TDMS 파일 보기] VI를 사용하여 .tdms 파일의 스케일 정보를 불러옵니다.

노트 이 VI는 문자열 또는 복소수 부동소수를 스케일하지 않습니다.

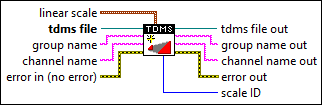

icon

입력/출력

  • cnclst.png 선형 스케일 —

    선형 스케일은 선형 스케일링 정보를 지정합니다. 선형 스케일은 식 y=mx+b를 사용하며, 이 때 x는 스케일 이전 값, y는 스케일 이후 값입니다.

  • cdbl.png 기울기 —

    기울기는 기울기, 또는 스케일의 경우 식에서 m을 지정합니다. 기본값은 0입니다.

  • cdbl.png y 절편 —

    y 절편은 y 절편, 또는 스케일의 경우 식에서 b를 지정합니다. 기본값은 0입니다.

  • ci32.png 입력 소스 —

    입력 소스는 직하위 스케일의 ID를 지정합니다. 현재 스케일에 직하위 스케일이 있는 경우, 직하위 스케일의 스케일 ID를 이 입력에 연결할 수 있습니다. 기본값은 –1이며, 현재 스케일에 직하위 스케일이 없음을 지정합니다.

  • cgnrn.png TDMS 파일 —

    TDMS 파일은 작업을 수행할 .tdms 파일의 참조 번호를 지정합니다. [TDMS 열기] 함수를 사용하여 참조 번호를 엽니다. 그룹 이름과 채널 이름은 이 입력보다 우선순위가 높습니다. 값을 그룹 이름 또는 채널 이름에 지정하는 경우, 이 VI는 스케일 정보를 각각 그룹 또는 채널에 적용합니다. 두 가지 모두에 값을 지정하지 않는 경우, 이 VI는 스케일링 정보를 .tdms 데이터에 적용합니다.

  • cstr.png 그룹 이름 —

    그룹 이름은 .tdms 데이터의 그룹 이름을 지정합니다. 이 입력의 우선순위는 TDMS 파일보다 높지만 채널 이름보다는 낮습니다.

  • cstr.png 채널 이름 —

    채널 이름은 .tdms 데이터의 채널 이름을 지정합니다. 이 입력의 우선순위는 그룹 이름과 TDMS 파일보다 높습니다. 채널 이름에 값을 지정하지 않는 경우, 이 VI는 스케일링 정보를 그룹에 적용합니다. 그룹 이름에도 값을 지정하지 않는 경우, 이 VI는 스케일링 정보를 .tdms 데이터에 적용합니다.

  • cerrcodeclst.png 에러 입력(에러 없음) —

    에러 입력은 이 노드의 실행 전에 발생한 에러 조건을 설명합니다. 이 입력은 표준 에러 입력 기능을 제공합니다.

  • ignrn.png TDMS 파일 출력 —

    TDMS 파일 출력은 작업을 수행할 .tdms 파일의 TDMS 파일 참조를 반환합니다.

  • istr.png 그룹 이름 출력 —

    그룹 이름 출력은 작업을 수행한 채널 그룹의 이름을 반환합니다.

  • istr.png 채널 이름 출력 —

    채널 이름 출력은 작업을 수행한 채널의 이름을 반환합니다.

  • ierrcodeclst.png 에러 출력 —

    에러 출력은 에러 정보를 포함합니다. 이 출력은 표준 에러 출력 기능을 제공합니다.

  • ii32.png 스케일 ID —

    스케일 ID는 결과 스케일의 ID를 반환합니다.

    • 예제

    LabVIEW 포함되는 다음 예제 파일을 참조하십시오.

    • labview\examples\File IO\TDMS\Scale TDMS Data.vi
