VI 패널 또는 문서 인쇄 (경로)

PDF 다운로드

업데이트 날짜:2025-07-30
8분 (읽기 시간)

프런트패널 또는 VI 문서를 인쇄하거나 프런트패널 또는 VI 문서를 리포트에 저장합니다.

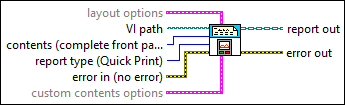

입력/출력

레이아웃 옵션 —

리포트 타입이 빠른 인쇄인 경우, 레이아웃 옵션은 리포트의 페이지 레이아웃 및 인쇄 옵션을 설정합니다. 그렇지 않운 경우, LabVIEW는 이 입력을 무시합니다.

방향(변경없음) —

인쇄될 때 리포트의 페이지 방향을 지정합니다. "변경없음"은 VI와 저장된 셋팅을 사용합니다. "세로" 와 "가로"는 이 인쇄에서 VI의 셋팅을 덮어쓰기 합니다.

또한 인쇄:페이지 방향 프로퍼티를 사용하여 프로그램적으로 페이지 방향을 설정할 수 있습니다.


0	변경없음(기본)―VI의 기본 셋팅을 사용합니다.
1	세로―인쇄지의 짧은 모서리가 페이지의 상단이 되도록 리포트를 인쇄합니다.
2	가로―인쇄지의 긴 모서리가 페이지의 상단이 되도록 리포트를 인쇄합니다.

페이지에 맞도록 패널 스케일링(변경없음) —

스케일링 셋팅: "변경없음"은 VI와 저장된 셋팅을 사용합니다. "스케일링 없음"은 실제 크기로 인쇄합니다; "페이지에 작게 스케일"은 페이지에 맞도록 패널을 축소하고 확대하지 않습니다; "페이지에 크게 스케일"은 페이지에 맞도록 패널을 확대하고 축소하지 않습니다; "페이지에 맞춤"은 페이지에 가장 잘 맞도록 패널을 축소 또는 확대합니다. 이 옵션은 프런트패널 이미지에만 적용됩니다.

또한 인쇄:프런트패널 스케일링? 프로퍼티를 사용하여 프로그램적으로 스케일 옵션을 설정할 수 있습니다.


0	변경없음(기본)―VI의 기본 셋팅을 사용합니다.
1	스케일링 없음―인쇄된 페이지에 맞도록 프런트패널을 스케일하지 않습니다.
2	프런트패널을 스케일하여 맞춤―프런트패널이 인쇄된 페이지에 맞도록 스케일합니다.

여백 —

여백은 리포트의 각 페이지 어디에 정보가 위치할 것인지를 설정합니다.

또한 인쇄:여백 프로퍼티를 사용하여 프로그램에서 페이지 여백을 설정할 수 있습니다.

VI 여백 설정 덮어쓰기(거짓) —

만약 거짓이면, VI로부터 여백 설정을 사용합니다. 만약 참이면, 이 리포트의 여백 설정을 이 클러스터로부터 사용합니다.

여백(1.00) —

여백은 리포트의 각 페이지 어디에 정보가 위치할 것인지를 설정합니다.

여백이 프린터의 최소 마진보다 작은 경우, VI는 에러를 반환합니다.

위쪽 —

위쪽은 인치 또는 센티미터로 리포트의 위쪽 여백을 설정합니다.

왼쪽 —

왼쪽은 인치 또는 센티미터로 리포트의 왼쪽 여백을 설정합니다.

오른쪽 —

오른쪽은 인치 또는 센티미터로 리포트의 오른쪽 여백을 설정합니다.

아래쪽 —

아래쪽은 인치 또는 센티미터로 리포트의 아래쪽 여백을 설정합니다.

측정 시스템(기본) —

측정 시스템은 여백을 측정하기 위한 단위를 설정합니다.


0	기본―여백을 인치로 설정합니다.
1	US―여백을 인치로 설정합니다.
2	미터법―여백을 센티미터로 설정합니다.

프린터 옵션 —

VI는 리포트 타입이 0인 경우에만 이 입력을 사용합니다.

대상 프린터 이름(현재) —

기본 그리고 표준 리포트 타입과 사용될 프린터의 이름.

프린터 이름을 연결한 경우, 프린터는 반드시 리포트를 인쇄하려는 컴퓨터에서 사용할 수 있도록 설정되어야 합니다.

프린터 이름을 연결하지 않은 경우, VI는 LabVIEW의 기본 프린터를 사용합니다. 인쇄하려는 컴퓨터에는 반드시 기본 프린터가 있어야 합니다.

[사용 가능한 프린터 쿼리] VI를 사용하여 LabVIEW의 기본 프린터를 포함한 컴퓨터의 사용 가능한 프린터의 리스트를 얻을 수 있습니다.

인쇄 방법(변경없음) —

표준은 일반 시스템 인쇄를 사용합니다. 포스트스크립트는 포스트스크립트를 지원하는 프린터에만 사용될 수 있습니다. 비트맵 인쇄(윈도우에서만 가능)는 여러개의 그리기 명령 대신 비트맵 그림을 프린터에 보냅니다.

이 입력은 옵션 대화 상자의 인쇄 페이지의 표준 인쇄, 포스트스크립트 인쇄, 비트맵 인쇄 버튼과 비슷합니다.

또한 인쇄:방법 프로퍼티를 사용하여 프로그램에서 LabVIEW가 어떻게 인쇄를 할지 설정할 수 있습니다.


0	변경없음(기본)―LabVIEW의 기본 셋팅을 사용합니다.
1	표준―표준 인쇄를 사용합니다.
2	포스트스크립트―포스트스크립트 인쇄를 사용합니다.
3	비트맵―비트맵 인쇄를 사용합니다.

색 또는 흑백(변경없음) —

컬러/회색조은 컬러 프린터에서 색을 다른 곳에서 회색조을 인쇄합니다. 흑백은 검정색과 흰색에서 인쇄합니다.

이 입력은 옵션 대화 상자의 인쇄 페이지의 컬러/회색조 인쇄 확인란과 비슷합니다.

또한 인쇄:컬러/회색조? 프로퍼티를 사용하여 프로그램에서 출력물의 색을 설정할 수 있습니다.


0	변경없음(기본)―LabVIEW의 기본 셋팅을 사용합니다.
1	컬러/회색조―프린터가 컬러 프린터인 경우, LabVIEW는 컬러 출력을 프린터에 보냅니다. 그렇지 않은 경우, LabVIEW는 회색조 출력을 프린터에 보냅니다.
2	흑백―프린터에 흑백 출력을 보냅니다.

페이지 헤더 옵션 —

페이지 헤더(변경없음) —

또한 인쇄:페이지 헤더? 프로퍼티를 사용하여 프로그램에서 페이지 헤더를 인쇄할 수 있습니다.


0	변경없음(기본)―VI의 기본 셋팅을 사용합니다. 이 값을 연결하는 경우, VI는 페이지 헤더 내용 옵션 입력을 무시합니다.
1	페이지 헤더 포함―페이지 헤더 내용 옵션 입력에 연결한 값을 사용하여 리포트의 헤더를 인쇄합니다.
2	페이지 헤더 포함하지 않음―리포트의 헤더를 인쇄하지 않습니다.

페이지 헤더 내용 옵션 —

페이지 헤더가 0인 경우, VI는 이 입력을 무시합니다.

또한 인쇄:헤더 내용 프로퍼티를 사용하여 프로그램에서 헤더의 내용을 사용자 정의할 수 있습니다.

VI 이름 포함 —

VI 경로 포함 —

마지막 수정 날짜 포함 —

날짜 인쇄 포함 —

페이지 번호 포함 —

VI 아이콘 포함 —

VI 경로 —

VI 경로는 인쇄하거나 리포트로 저장하려는 VI의 경로입니다.

기본값은 이 VI를 subVI로 포함하는 VI의 경로입니다.

내용(전체 프런트패널) —

내용은 인쇄 또는 리포트에 포함시키려는 데이터를 설정합니다.


0	전체 프런트패널(기본)―전체 프런트패널을 인쇄합니다.
1	프런트패널의 보이는 부분―프런트패널의 현재 보이는 부분만 인쇄합니다.
2	아이콘, 설명, 패널 및 다이어그램―VI 설명, 아이콘과 커넥터 팬, 프런트패널, 블록다이어그램을 인쇄합니다.
3	문서: 패널로 사용―VI 설명, 프런트패널, 그리고 데이터 타입, 이름, 설명을 포함하는 컨트롤과 인디케이터를 인쇄합니다. LabVIEW는 컨트롤과 인디케이터를 탭 순서로 인쇄합니다.
4	문서: SubVI로 사용―VI 설명, 아이콘과 커넥터 팬, 연결된 컨트롤과 인디케이터를 인쇄합니다. 이때 데이터 타입, 이름, 설명이 포함됩니다. LabVIEW는 컨트롤과 인디케이터를 탭 순서로 인쇄합니다. 이 포맷은 LabVIEW 도움말의 VI 포맷 및 함수 참조 토픽과 비슷합니다.
5	문서: 전체―VI 설명, 아이콘과 커넥터 팬, 프런트패널, 데이터 타입, 이름, 설명을 포함하는 컨트롤과 인디케이터, 블록다이어그램, 아이콘, 이름, 경로를 포함하는 subVI 리스트, 개정 히스토리 정보, VI 계층구조를 인쇄합니다.
6	문서: 사용자―인쇄할 데이터를 결정하기 위해 사용자 내용 옵션에 연결한 값을 사용합니다.

리포트 타입(빠른 인쇄) —

리포트 타입은 생성하려는 리포트의 타입을 설정합니다.


0	빠른 인쇄(기본)―리포트를 즉시 인쇄합니다.
1	HTML―HTML 리포트를 생성하고 리포트 출력에 해당 참조를 반환하여 다른 리포트 생성 VI를 사용하여 리포트를 사용자 정의, 저장, 또는 인쇄할 수 있도록 합니다.
2	Word (보고서 생성 툴킷) - Word에서 보고서를 생성하고 보고서 출력에서 해당 보고서에 대한 참조를 반환하므로 다른 보고서 생성 VI를 사용하여 보고서를 사용자 지정, 저장 또는 인쇄할 수 있습니다.
3	Excel (보고서 생성 툴킷)- Excel에서 보고서를 생성하고 보고서 출력에서 보고서에 대한 참조를 반환하므로 다른 보고서 생성 VI를 사용하여 보고서를 사용자 지정, 저장 또는 인쇄할 수 있습니다.

에러 입력(에러 없음) —

에러 입력은 이 노드의 실행 전에 발생한 에러 조건을 설명합니다. 이 입력은 표준 에러 입력 기능을 제공합니다.

사용자 내용 옵션 —

사용자 내용 옵션은 내용을 문서: 사용자로 설정한 경우 어떤 데이터를 인쇄 또는 리포트에 포함할지를 설정합니다.

또한 인쇄:사용자 프로퍼티를 사용하여 어떤 데이터를 인쇄할지 여부를 프로그램에서 설정할 수 있습니다.

VI 커넥터와 아이콘 포함 —

VI 설명 포함 —

프런트패널 포함 —

프런트패널 경계 표시 —

컨트롤 리스트 옵션 —

컨트롤 리스트 포함 —

어느 컨트롤인지 리스트? —

"모든 컨트롤" 또는 "연결된 컨트롤"을 리스트합니다.


0	모든 컨트롤(기본)―모든 컨트롤과 인디케이터를 인쇄합니다.
1	연결된 컨트롤―연결된 컨트롤과 인디케이터만 인쇄합니다.

컨트롤 설명 포함? —

컨트롤 데이터 타입 포함? —

블록다이어그램 옵션 —

블록다이어그램 포함 —

숨겨진 프레임 —

순서대로(포개진 경우 상위 레벨부터 반복) —

숨겨진 프레임이 거짓인 경우, VI는 이 입력을 무시합니다.

VI 계층구조 포함 —

SubVI 리스트 포함 —

VI 히스토리 포함 —

익스프레스 VI 설정 정보 포함 —

리포트 출력 —

리포트 출력은 모양, 데이터 및 인쇄를 컨트롤하려는 리포트에 대한 참조입니다.

이 출력을 다른 리포트 생성 VI에 연결할 수 있습니다.

에러 출력 —

에러 출력은 에러 정보를 포함합니다. 이 출력은 표준 에러 출력 기능을 제공합니다.

프런트패널이 보이지 않는 경우, LabVIEW는 프런트패널의 객체 값을 업데이트하지 않습니다. 프런트패널이 보이지 않는 VI를 호출하고 [VI 패널 또는 문서 인쇄] VI를 사용하여 프런트패널의 이미지를 생성하는 경우, 이미지는 VI를 실행하는 동안에 발생한 값 변경을 반영하지 않습니다.

이미지가 값 변경을 반영하도록 하려면, 값을 변경하기 전에 반드시 프런트패널을 여십시오. 프런트패널을 디스플레이하지 않은 상태에서 이미지가 값 변경을 반영하도록 하려면, [프로퍼티 노드]를 프런트패널 이미지를 생성하려는 VI의 블록다이어그램 위에 있는 임의의 프런트패널 터미널에 연결하십시오.

또한 프런트패널:이미지 얻기와 스케일된 패널 이미지 얻기 메소드를 사용하여 프로그램적으로 프런트패널 이미지를 반환할 수 있습니다. VI 문서화 VI를 사용하여 VI 문서의 특수한 구성요소를 인쇄하거나 구성요소를 리포트에 저장합니다.
