편미분 방정식의 경계 조건을 정의합니다. 반드시 사용할 다형성 인스턴스를 수동으로 선택해야 합니다.


icon

입력/출력

  • cNI__PDE_lvlib_NI__PDElvclass.png PDE 입력 —

    PDE 입력은 식의 데이터를 저장하는 클래스입니다.

  • c2ddbl.png 경계 조건 —

    경계 조건은 경계 조건의 값을 지정합니다.

    위치가 X 시작 또는 X 끝인 경우, 경계 조건의 크기는 반드시 [PDE 영역 정의] VI의 t 포인트 개수 x y 포인트 개수가 되어야 합니다. 경계 조건의 각 행은 특정 시간 간격에서 [PDE 영역 정의] VI의 포인트 Y에서 계산된 알려지지 않은 함수의 값을 저장합니다. 경계 조건의 각 열은 일정 시간에 걸쳐 특정 y 포인트에서 계산된 알려지지 않은 함수의 값을 저장합니다. 위치가 시작 Y 또는 끝 Y인경우, 경계 조건의 크기는 PDE 도메인 정의 VI에서 t-포인트의#개-x-포인트의 #개여야 합니다. 경계 조건의 각 행은 특정 시간 간격에서 [PDE 영역 정의] VI의 포인트 X에서 계산된 알려지지 않은 함수의 값을 저장합니다. 경계 조건의 각 열은 일정 시간에 걸쳐 특정 x 포인트에서 계산된 알려지지 않은 함수의 값을 저장합니다. 기본으로 LabVIEW는 경계 조건 값이 제로라고 가정합니다.

  • ci32.png 타입 —

    타입은 경계 조건의 타입을 지정합니다.

    0디리클레(기본)―영역의 경계는 알려지지 않은 함수의 값을 계산하여 경계 조건을 지정한 것입니다.
    1노이만―영역의 경계는 알려지지 않은 함수의 법선 도함수 값을 계산하여 경계 조건을 지정한 것입니다.
  • ci32.png 위치 —

    위치는 경계 조건의 위치를 지정합니다.

    0X 시작(기본)―LabVIEW는 경계 조건을 [PDE 영역 정의] VI에서 x 시작으로 계산합니다.
    1X 끝―LabVIEW는 경계 조건을 [PDE 영역 정의] VI에서 x 끝으로 계산합니다.
    2Y 시작―LabVIEW는 경계 조건을 [PDE 영역 정의] VI에서 y 시작으로 계산합니다.
    3Y 끝―LabVIEW는 경계 조건을 [PDE 영역 정의] VI에서 y 끝으로 계산합니다.
  • cerrcodeclst.png 에러 입력(에러 없음) —

    에러 입력은 이 노드의 실행 전에 발생한 에러 조건을 설명합니다. 이 입력은 표준 에러 입력 기능을 제공합니다.

  • iNI__PDE_lvlib_NI__PDElvclass.png PDE 출력 —

    PDE 출력은 경계 조건과 함께 PDE 입력을 반환합니다.

  • ierrcodeclst.png 에러 출력 —

    에러 출력은 에러 정보를 포함합니다. 이 출력은 표준 에러 출력 기능을 제공합니다.

    • 다음 테이블은 사각형 영역에서 정의된 1차원과 2차원 식의 법선 도함수 정의를 나타냅니다.

    노트 경계 타입이 노이만인 경우, x 또는 y 축을 따른 도함수의 값이 아니라 알려지지 않은 함수의 법선 도함수 값을 지정해야 합니다. 또한 다각형 영역에서는 노이만 조건을 지정할 수 없습니다.
    위치 법선 도함수(1차원) 법선 도함수(사각형 영역)
    X 시작
    X 끝
    Y 시작 해당 없음
    Y 끝 해당 없음

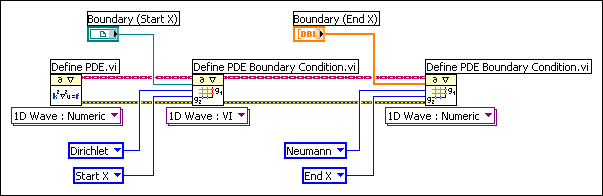

    다음 블록다이어그램은 1차원 파동 방정식의 경계 조건을 정의하는 예제입니다. X 시작에서 경계 조건은 디리클레이며 VI로 정의합니다. X 끝에서 경계 조건은 노이만이며 숫자 배열로 정의합니다.

    예제

    LabVIEW 포함되는 다음 예제 파일을 참조하십시오.

    • labview\examples\Mathematics\Differential Equations - PDE\PDE Flexible Element.vi
    • labview\examples\Mathematics\Differential Equations - PDE\PDE String Vibration.vi
    • labview\examples\Mathematics\Differential Equations - PDE\PDE Thermal Distribution.vi
