트리거를 추가하고 테스트 도중 데이터 로깅이 가능하도록 시작 및 정지 조건을 설정합니다.

이 기능은 정규 FlexLogger 라이센스의 일부로만 사용할 수 있습니다. 더 자세한 정보는 FlexLogger 에디션을 참조하십시오.

로깅 스펙 문서의 로깅 트리거 섹션에서 데이터 로깅 트리거를 추가하고 설정합니다.

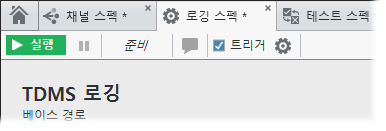

로깅 스펙에서 조건을 설정할 때 트리거를 생성합니다. 도구 모음의 트리거 토글을 사용하여 모든 프로젝트 문서에서 트리거를 활성화하거나 비활성화할 수 있습니다.

  1. 다음 시작 조건 중에서 하나를 선택합니다.
    옵션설명
    테스트 시작 실행을 클릭하여 수동으로 로깅을 시작합니다.
    채널 값 변경 채널의 값이 지정된 값 변경 조건을 충족하면 로깅을 시작합니다. 이 조건을 선택하면, FlexLogger가 도구 모음에서 로깅 트리거를 활성화합니다.
    채널이 값 변경 조건을 충족하기 전에 로깅을 시작하려면, 포함할 선행 시간을 지정합니다.
    노트 테스트가 시작되기 전에는 데이터를 로그할 수 없습니다.
    절대 시간 지정된 날짜와 시간에 로깅을 시작합니다. 이 조건을 선택하면, FlexLogger가 도구 모음에서 로깅 트리거를 활성화합니다.
    노트 시간이 과거인 경우, 테스트가 시작되면 즉시 로깅이 시작됩니다.
  2. 다음 정지 조건 중에서 하나를 선택합니다.
    옵션설명
    테스트 정지 정지를 클릭하여 수동으로 로깅을 정지합니다.
    채널 값 변경 채널의 값이 지정된 값 변경 조건을 충족하면 로깅을 정지합니다. 이 조건을 선택하면, FlexLogger가 도구 모음에서 로깅 트리거를 활성화합니다.

    채널이 트리거 조건을 충족할 때마다 데이터를 로그하려면, 재트리거링 활성화에 확인 표시를 합니다.

    채널이 값 변경 조건을 충족한 후에 계속 로깅하려면, 포함할 후행 시간을 지정합니다.

    노트 테스트를 일시 정지하면 FlexLogger는 트리거 조건을 무시합니다. 테스트가 정지하면 데이터 로깅도 정지합니다.
    테스트 시간 경과됨 지정된 기간의 시간이 경과한 후 로깅을 정지합니다. 이 조건을 선택하면, FlexLogger가 도구 모음에서 로깅 트리거를 활성화합니다.
    노트 테스트를 일시 정지하면 FlexLogger가 지속기간 타이머를 일시 정지합니다.
  3. 트리거 조건이 충족되지 않는 동안 원하는 로깅 동작을 선택합니다.
    옵션설명
    데이터를 로그하지 않음 FlexLogger는 데이터를 로그하지 않습니다.
    다음 위치에서 데이터 로그 FlexLogger는 시작 조건이 충족될 때까지 지정한 속도로 데이터를 로그합니다. 그런 다음 FlexLogger는 정지 조건이 충족될 때까지 채널 속도로 로그합니다.
    FlexLogger는 로깅 요약에 트리거 조건을 요약합니다. 기본 설정으로 되돌리려면, 로깅 트리거 리셋을 클릭합니다.
FlexLogger는 다음 속도와 시간으로 데이터 로깅을 시작합니다.
표 40. 시나리오에 따른 로깅 속도
로깅 속도시나리오
채널 속도트리거 조건이 충족됩니다.
트리거 조건이 충족되지 않을 경우에서 지정한 로깅 속도트리거 조건이 충족되지 않습니다.
실행을 클릭할 때 트리거 조건이 충족되면, FlexLogger는 즉시 채널 속도로 로깅을 시작합니다.
