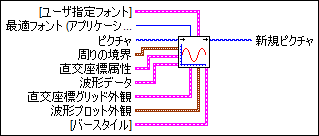

均一に分布されたデータとピクチャを取得して、そのデータの波形グラフを表す新しいピクチャを作成します。


icon

入力/出力

  • ccclst.png [ユーザ指定フォント] —

    [ユーザ指定フォント]は、描画するテキストの特定のフォント特性を指定します。

    最適フォントがユーザ指定フォントである場合を除いて、VIはこの入力を無視します。

  • cstr.png フォント名: —

    フォント名には、テキストに使用するフォントを指定します。

    正しくないフォント名の綴りを入力した場合、またはコンピュータにインストールされていないフォントを指定した場合、オペレーティングシステムによってフォントが選択されます。

  • ci16.png サイズ —

    サイズは、フォントサイズをポイント数で指定します。

  • cbool.png 取り消し線? —

    取り消し線?は、テキストに取り消し線を付けるかどうかを指定します。取り消し線?がTRUEの場合、テキストに取り消し線が付きます。

  • cbool.png 斜体? —

    斜体?は、テキストを斜体表示にするかどうかを指定します。斜体?がTRUEの場合、テキストは斜体文字になります。

  • cbool.png 下線? —

    下線?は、テキストを下線付きにするかどうかを指定します。下線?がTRUEの場合、テキストは下線付きになります。

  • cbool.png 枠線? —

    枠線?は、テキストを枠線付きにするかどうかを指定します。枠線?がTRUEの場合、テキストは枠線付きになります。

  • cbool.png 影付き? —

    影付き?は、テキストを影付きにするかどうかを指定します。影付き?がTRUEの場合、テキストは影付きになります。

  • cbool.png 太字? —

    太字?は、テキストを太字にするかどうかを指定します。太字?がTRUEの場合、テキストは太字になります。

  • cenum.png 最適フォント (アプリケーション) —

    最適フォントはテキストフォントを指定します。

    0
    User-specified Font
    1
    Application Font
    (デフォルト)
    2
    System Font
    3
    Dialog Font
  • cpict.png ピクチャ —

    ピクチャはグラフを追加するピクチャです。デフォルトは空のピクチャです。

  • cnclst.png 周りの境界 —

    周りの境界には、ｘ軸とy軸を含むピクチャを囲む四角形の左上と右下の座標が含まれます。

    水平座標は右方向に増加し、垂直座標は下方向に増加します。

  • ci16.png 左 —

    左は、四角形の左端の水平座標です。

  • ci16.png 上 —

    上は、四角形の上端の垂直座標です。

  • ci16.png 右 —

    右は、四角形の右端の水平座標です。

  • ci16.png 下 —

    下は、四角形の下端の垂直座標です。

  • ccclst.png 直交座標属性 —

    直交座標属性は、xy座標の範囲と形式を指定します。

    最小値と最大値が同じ場合、もしくは、直交座標属性の入力を配線していない場合、VIはデータから最小値と最大値を計算します。

  • cdbl.png X最小 —

    x最小は水平軸で許される波形の最小値です。

  • cdbl.png X最大 —

    x最大は水平軸で許される波形の最大値です。

  • cbool.png x 対数? —

    x対数?は、x軸スケールが対数スケールかを指定します。

  • cu8.png x 精度 —

    x精度は、x軸のスケール数の精度を指定します。

  • cenum.png x 形式 —

    y形式は、y軸のスケール数の形式を指定します。デフォルト値は10進数です。

    0
    Decimal
    1
    Scientific
    2
    Engineering
    3
    Binary
    4
    Octal
    5
    Hex
  • cdbl.png Y最小 —

    y最小値は垂直軸で許される波形の最小値です。

  • cdbl.png Y最大 —

    y最大は、垂直軸で許される波形の最大値です。

  • cbool.png y 対数? —

    y対数?は、y 軸スケールが線形か対数スケールかを指定します。

  • cu8.png y 精度 —

    y精度は、y軸のスケール数の精度を指定します。

  • cenum.png y 形式 —

    y形式は、y軸のスケール数の形式を指定します。デフォルト値は10進数です。

    0
    Decimal
    1
    Scientific
    2
    Engineering
    3
    Binary
    4
    Octal
    5
    Hex
  • ccclst.png 波形データ —

    波形データには、初期X値、X軸のポイント間隔、プロットするyデータが含まれます。

  • cdbl.png Xo(0) —

    Xoは、Xの初期値です。

    デフォルトは0です。

  • cdbl.png ΔX(1) —

    ΔXは、X軸のデータ間隔を決定します。

    デフォルトは1です。

  • c1ddbl.png Yデータ —

    Yデータは、y軸に沿ってプロットするデータを指定します。

  • ccclst.png 直交座標グリッド外観 —

    直交グリッド外観は、グラフのグリッドのスタイルを指定します。

  • cu32.png ラインカラー —

    ラインカラーはラインの色を指定します。

    この入力には、カラーボックス定数を配線できます。

  • cu32.png テキストの色 —

    テキストカラーは、テキストの色を指定します。

    この入力には、カラーボックス定数を配線できます。

  • ci16.png 目盛り長 (3) —

    目盛り長は、スケールのエッジにおける目盛りの長さを指定します。

  • cbool.png 軸交点 —

    軸交点は、VIが元の座標に軸を描くかどうかを指定します。軸交点がTRUEの場合、VIは元の座標に軸を描きます。軸交点がFALSEの場合、VIはプロットの左下隅を基点として軸を描きます。

  • cbool.png グリッド表示? —

    表示グリッド?は、VIがグラフにグリッドを表示するかしないかを指定します。表示グリッド?がTRUEの場合、VIはグラフにグリッドを表示します。

  • cnclst.png 波形プロット外観 —

    波形プロット外観は、波形プロットの色、スタイル、ベースラインを指定します。VIは波形プロットタイプが、コンボプロットまたは棒プロットの場合のみベースラインを使用します。

  • cu32.png プロットカラー —

    プロットカラーは、プロットの色を指定します。

    RGBのデフォルト値は255、255、0です。

    この入力には、カラーボックス定数を配線できます。

  • cenum.png 波形プロットタイプ —

    波形プロットタイプは、表示するプロットのスタイルです。

    デフォルト値は接続点のプロットです。

    0
    points
    1
    squares
    2
    circles
    3
    connected points
    (デフォルト)
    4
    connected squares
    5
    connected circles
    6
    fill to baselines
    7
    comb plot
    8
    bar plot
  • cdbl.png ベースライン —

    ベースラインはプロットのベースラインを指定します。デフォルトは 0 です。

  • ccclst.png [バースタイル] —

    バースタイルは、波形プロッタイプが棒プロットであると仮定して、棒プロットのスタイルを指定します。

  • cdbl.png バー幅(50%) —

    バー幅は、グラフの大きさに対する各直線の幅を指定します。

  • cbool.png フレーム?(T) —

    フレーム?は、グラフ内のバーの周辺にフレームを表示するかどうかを指定します。

  • cu32.png フレームカラー(黒) —

    フレームカラーは、グラフ内の線の色です。

    デフォルト値は黒です。

    この入力には、カラーボックス定数を配線できます。

  • ipict.png 新規ピクチャ —

    新規ピクチャはプロットを含む画像です。この出力を他のピクチャ入力に配線して、ピクチャに描画手順を追加できます。

    また、この出力を「ピクチャからピックスマップに変換」VIへ配線して、画像データクラスタを取得できます。その後、グラフィック形式VIを使用して、ファイルに画像データを保存できます。

    • サンプルプログラム

    LabVIEWに含まれている以下のサンプルファイルを参照してください。

    • labview\examples\Graphics and Sound\Picture Plots\Waveform and XY Plots.vi
    • labview\examples\Graphics and Sound\Picture Plots\Histogram Plot.vi
