Configure la tâche pour arrêter l'acquisition lorsque le périphérique acquiert tous les échantillons de pré-déclenchement, effectue une correspondance avec un pattern numérique et acquiert tous les échantillons de post-déclenchement. Lorsque vous utilisez un déclenchement de référence, la valeur par défaut pour la propriété en lecture RelatifÀ est Premier échantillon de pré-déclenchement avec un offset de lecture à 0.

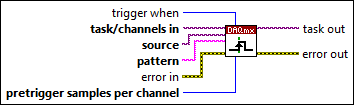

icon

Entrées/Sorties

  • ci32.png quand déclencher —

    quand déclencher spécifie dans quelle condition le déclenchement a lieu.

    Le pattern ne correspond pas (10253)

    Le déclenchement a lieu lorsque les voies physiques ne correspondent pas au pattern spécifié.

    Le pattern correspond (10254)

    Le déclenchement a lieu lorsque les voies physiques correspondent au pattern spécifié.

  • cgenclassrntag.png tâche/voies en entrée —

    tâche/voies en entrée est le nom de la tâche ou une liste de voies virtuelles auxquelles s’applique l’opération. Si vous fournissez une liste de voies virtuelles, NI-DAQmx crée automatiquement une tâche.

  • cdaqmxscale.png source —

    source spécifie les voies physiques à utiliser pour la correspondance de pattern. L'ordre des voies physiques détermine l'ordre du pattern. Si un port est inclus, les voies physiques pour ce port sont en ordre croissant.

  • cstr.png pattern —

    filtre spécifie le pattern numérique qu'il faut atteindre pour que le déclenchement ait lieu.

  • cerrcodeclst.png entrée d'erreur —

    entrée d'erreur décrit les conditions d'erreur qui ont lieu avant l'exécution de ce VI ou de cette fonction.

    La valeur par défaut est aucune erreur. Si une erreur s'est produite avant que ce VI ou cette fonction ne s'exécute, celui-ci ou celle-ci transmet la valeur d'entrée d'erreur au paramètre sortie d'erreur. Si une erreur se produit pendant que ce VI ou cette fonction s'exécute, le VI ou la fonction s'exécute normalement et définit son propre état d'erreur dans sortie d'erreur. Utilisez le VI Gestionnaire d'erreur simple ou Gestionnaire d'erreur général pour afficher la description du code d'erreur. Utilisez les paramètres entrée d'erreur et sortie d'erreur pour contrôler les erreurs et spécifier l'ordre d'exécution en câblant la sortie d'erreur d'un nœud à l'entrée d'erreur du nœud suivant.

  • cu32.png échantillons de pré-déclenchement par voie —

    échantillons de pré-déclenchement par voie spécifie le nombre minimum d'échantillons à acquérir sur chaque voie avant de reconnaître le déclenchement de référence. Le nombre d'échantillons de post-déclenchement par voie est égal au nombre d'échantillons par voie spécifié dans le VI DAQmx - Cadencement moins le nombre d'échantillons de pré-déclenchement par voie.

  • igenclassrntag.png tâche en sortie —

    tâche en sortie est une référence à la tâche une fois que ce VI ou cette fonction s'exécute. Si vous avez câblé une voie ou une liste de voies à tâche/voies en entrée, NI-DAQmx crée automatiquement cette tâche.

  • ierrcodeclst.png sortie d'erreur —

    sortie d'erreur contient des informations concernant les erreurs. Si entrée d'erreur indique qu'une erreur s'est produite avant l'exécution de ce VI ou de cette fonction, sortie d'erreur contient les mêmes informations d'erreur. Sinon, sortie d'erreur décrit l'état d'erreur produit par ce VI ou cette fonction.

    Cliquez avec le bouton droit sur l'indicateur sortie d'erreur de la face-avant et sélectionnez Expliquer l'erreur dans le menu local pour obtenir plus d'informations sur l'erreur.
