FL - Zugehörigkeitsfunktion erstellen (VI)

Übergeordnete Palette: Zugehörigkeits-VIs

Erfordert: Full Development System

Erstellt eine Zugehörigkeitsfunktion für eine linguistische Variable. Im Dialogfeld Variable definieren können Sie Zugehörigkeitsfunktionen auch interaktiv festlegen.

Standardmäßig ermittelt dieses VI den Zugehörigkeitsgrad für die linguistische Variable anhand einer Dreieckfunktion. Die zu verwendende polymorphe Instanz muss manuell ausgewählt werden.

Zum Blockdiagramm hinzufügen

Auf Palette suchen

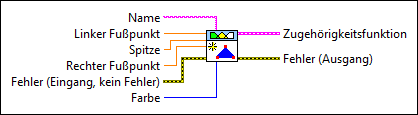

FL - Zugehörigkeitsfunktion erstellen (Dreieck)

	Name gibt den Namen der zu erstellenden Zugehörigkeitsfunktion bzw. des zu erstellenden linguistischen Terms an.
	Linker Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Fußpunkt 0.
	Spitze gibt den Zahlenwert der linguistischen Variablen an, der der Spitze der dreieckförmigen Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Spitze 1.
	Rechter Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Fußpunkt 0.
	Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.
	Farbe gibt die Anzeigefarbe der Zugehörigkeitsfunktion im Fuzzy-System-Designer aus. Mit diesem Eingang kann auch eine Farbfeldkonstante verbunden werden.
	Zugehörigkeitsfunktion gibt die Zugehörigkeitsfunktion mit der angegebenen Form, Farbe und den angegebenen Punkten aus.
	Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.

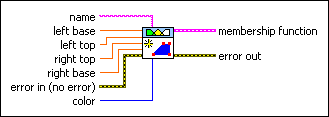

FL - Zugehörigkeitsfunktion erstellen (Trapez)

Ermittelt anhand einer Trapezfunktion den Zugehörigkeitsgrad für die linguistische Variable.

	Name gibt den Namen der zu erstellenden Zugehörigkeitsfunktion bzw. des zu erstellenden linguistischen Terms an.
	Linker Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Fußpunkt 0.
	Linker Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Kopfpunkt 1.
	Rechter Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Kopfpunkt 1.
	Rechter Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Fußpunkt 0.
	Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.
	Farbe gibt die Anzeigefarbe der Zugehörigkeitsfunktion im Fuzzy-System-Designer aus. Mit diesem Eingang kann auch eine Farbfeldkonstante verbunden werden.
	Zugehörigkeitsfunktion gibt die Zugehörigkeitsfunktion mit der angegebenen Form, Farbe und den angegebenen Punkten aus.
	Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.

FL - Zugehörigkeitsfunktion erstellen (Singleton)

Ermittelt anhand einer Singleton-Funktion den Zugehörigkeitsgrad für die linguistische Variable. Eine Singleton-Funktion hat nur einen Punkt. Daher besteht für keinen Wert der linguistischen Variablen eine partielle Zugehörigkeit zum entsprechenden linguistischen Term.

	Name gibt den Namen der zu erstellenden Zugehörigkeitsfunktion bzw. des zu erstellenden linguistischen Terms an.
	Wert gibt den Zahlenwert der linguistischen Variablen an, der dem einzelnen Wert der Singleton-Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Wert 1.
	Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.
	Farbe gibt die Anzeigefarbe der Zugehörigkeitsfunktion im Fuzzy-System-Designer aus. Mit diesem Eingang kann auch eine Farbfeldkonstante verbunden werden.
	Zugehörigkeitsfunktion gibt die Zugehörigkeitsfunktion mit der angegebenen Form, Farbe und den angegebenen Punkten aus.
	Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.

FL - Zugehörigkeitsfunktion erstellen (Sigmoid)

Ermittelt anhand einer Sigmoid-Funktion den Zugehörigkeitsgrad für die linguistische Variable.

	Name gibt den Namen der zu erstellenden Zugehörigkeitsfunktion bzw. des zu erstellenden linguistischen Terms an.
	Linker Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Fußpunkt 0.
	Linker Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Kopfpunkt 1.
	Rechter Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Kopfpunkt 1.
	Rechter Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Fußpunkt 0.
	Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.
	Farbe gibt die Anzeigefarbe der Zugehörigkeitsfunktion im Fuzzy-System-Designer aus. Mit diesem Eingang kann auch eine Farbfeldkonstante verbunden werden.
	Zugehörigkeitsfunktion gibt die Zugehörigkeitsfunktion mit der angegebenen Form, Farbe und den angegebenen Punkten aus.
	Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.

FL - Zugehörigkeitsfunktion erstellen (Gauß)

Ermittelt anhand einer Gauß-Funktion den Zugehörigkeitsgrad für die linguistische Variable.

	Name gibt den Namen der zu erstellenden Zugehörigkeitsfunktion bzw. des zu erstellenden linguistischen Terms an.
	Linker Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Fußpunkt 0.
	Linker Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Kopfpunkt 1.
	Rechter Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Kopfpunkt 1.
	Rechter Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Fußpunkt 0.
	Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.
	Farbe gibt die Anzeigefarbe der Zugehörigkeitsfunktion im Fuzzy-System-Designer aus. Mit diesem Eingang kann auch eine Farbfeldkonstante verbunden werden.
	Zugehörigkeitsfunktion gibt die Zugehörigkeitsfunktion mit der angegebenen Form, Farbe und den angegebenen Punkten aus.
	Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.

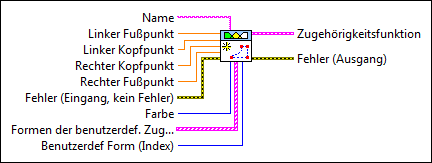

FL - Zugehörigkeitsfunktion erstellen (benutzerdefiniert)

Ermittelt anhand einer benutzerdefinierten Funktion den Zugehörigkeitsgrad für die linguistische Variable.

	Name gibt den Namen der zu erstellenden Zugehörigkeitsfunktion bzw. des zu erstellenden linguistischen Terms an.
	Linker Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Fußpunkt 0.
	Linker Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Kopfpunkt 1.
	Rechter Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Kopfpunkt 1.
	Rechter Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Fußpunkt 0.
	Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.
	Farbe gibt die Anzeigefarbe der Zugehörigkeitsfunktion im Fuzzy-System-Designer aus. Mit diesem Eingang kann auch eine Farbfeldkonstante verbunden werden.
	Formen der benutzerdef. Zugehörigkeitsfunktionen gibt die x-y-Werte von Punkten an, mit denen benutzerdefinierte Formen von Zugehörigkeitsfunktionen gebildet werden. Die Form einer Zugehörigkeitsfunktion bestimmt die Zugehörigkeitsgrade einer linguistischen Variablen innerhalb des entsprechenden linguistischen Terms. Mit dem Benutzerdef. Form (Index) können Sie angeben, welche Form in diesem Array für die Zugehörigkeitsfunktion genutzt werden soll. Für jede benutzerdefinierte Form kann ein beliebiger Bereich von x-Werten genutzt werden. Die y-Werte müssen jedoch im Bereich von 0 bis 1 liegen, wobei der Zugehörigkeitsgrad des ersten angegebenen Punkts 0 und der des letzten angegebenen Punkts 1 sein muss. Die benutzerdefinierte Form wird linear zwischen Linker Fußpunkt und Linker Kopfpunkt skaliert, und das Spiegelbild der Form wird linear zwischen Rechter Kopfpunkt und Rechter Fußpunkt skaliert. Der Zugehörigkeitsgrad aller Punkte zwischen Linker Kopfpunkt und Rechter Kopfpunkt lautet 1.
	Benutzerdef. Form (Index) gibt den Index der Form im Array Formen der benutzerdef. Zugehörigkeitsfunktionen, die Sie für die Zugehörigkeitsfunktion verwenden möchten.
	Zugehörigkeitsfunktion gibt die Zugehörigkeitsfunktion mit der angegebenen Form, Farbe und den angegebenen Punkten aus.
	Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.
