Wandelt die von einem Dehnmessstreifen (DMS) gelesene Spannung in die Dehnungseinheit um. Zur Auswahl der polymorphen Instanz verbinden Sie Daten mit dem Eingang Vsg oder wählen Sie die Instanz manuell aus.


icon

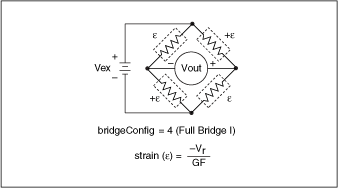

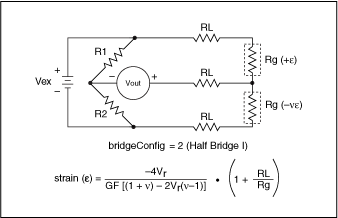

Die von diesem VI verwendete Konvertierungsformel basiert allein auf der Brückenkonfiguration. Die folgenden Abbildungen zeigen die sieben mögliche Brückenschaltungen und die dazugehörigen Formeln. Ur wird bei allen Brückenschaltungen anhand folgender Formeln berechnet:

Ur= (Usg – Uinit) / Uex

In den Schaltbild ist Uout die gemessene und zum Konvertierungs-VI als Usg übergebene Spannung. Bei Viertel- und Halbbrückenkonfigurationen sind R1 und R2 Ersatzwiderstände, die nicht direkt in die Berechnungsformel einbezogen werden.

In den nachstehenden Abbildungen werden die möglichen Brückenergänzungen dargestellt:
