Erstellt eine Abbildung des Blockdiagramms von VI und fügt es an ein Protokoll an. Zur Auswahl der polymorphen Instanz verbinden Sie Daten mit dem Eingang VI oder wählen Sie die Instanz manuell aus.

Hinweis Das VI "VI-Blockdiagramm an Protokoll anfügen" kann nicht in Anwendung verwendet werden.

Mit Hilfe der Methode Skaliertes Bild lesen kann ein Blockdiagramm auch programmatisch abgebildet werden.

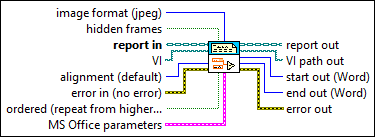

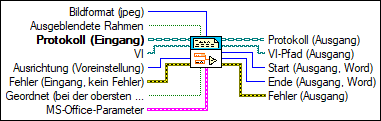

icon

Ein-/Ausgänge

  • cenum.png Bildformat (jpeg) —

    Bildformat legt fest, in welchem Format das Bild gespeichert wird.

    0
    PNG
    1
    JPEG
    (Voreinstellung)
    2
    GIF
  • cbool.png Ausgeblendete Rahmen —

    Wenn Ausgeblendete Rahmen TRUE ist, enthält die Blockdiagrammgrafik alle sichtbaren Unterdiagramme der Case-, Ereignis- und gestapelten Sequenzstrukturen und anschließend alle ausgeblendeten Unterdiagramme der Strukturen. Bei FALSE (Standard) werden nur die im Vordergrund befindlichen Rahmen abgebildet.

  • cNI__reportlvclass.png Protokoll (Eingang) —

    Protokoll (Eingang) ist eine Referenz auf das Protokoll, dessen Layout, Inhalt und Druckeinstellungen bestimmt werden sollen. Dieses LabVIEW-Klassenobjekt wird mit dem VI Protokoll erstellen erzeugt.

  • cpath.png VI —

    VI ist der Pfad zum VI, dessen Grafik dem Protokoll hinzugefügt werden soll. Standardmäßig handelt es sich dabei um den Pfad zum VI, das dieses VI als SubVI verwendet.

  • cenum.png Ausrichtung (Voreinstellung) —

    Ausrichtung legt die Ausrichtung der Grafik in einem Protokoll fest. (Report Generation Toolkit) Für MS-Word-Protokolle gelten nur die Optionen LEFT, RIGHT und MIDDLE.

    0(default)—Das VI fügt dem <IMG>-Tag kein ALIGN-Attribut hinzu.
    1LEFT
    2RIGHT
    3TOP
    4TEXTTOP
    5MIDDLE
    6ABSMIDDLE
    7BASELINE
    8BOTTOM
    9ABSBOTTOM
  • cerrcodeclst.png Fehler (Eingang, kein Fehler) —

    Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.

  • cbool.png Geordnet (bei der obersten Ebene beginnend) —

    Wenn Geordnet TRUE ist, enthält die Blockdiagrammabbildung zunächst alle sichtbaren Unterdiagramme von Strukturen und anschließend noch einmal alle Unterdiagramme der Strukturen einschließlich der sichtbaren. Bei FALSE (Standard) werden die sichtbaren Unterdiagramme nicht noch einmal wiederholt.

    Wenn Verborgene Rahmen FALSE ist, wird dieser Eingang ignoriert.

  • ccclst.png MS-Office-Parameter —

    MS-Office-Parameter (Report Generation Toolkit) ermöglicht die Angabe einer Stelle in Word- oder Excel-Protokollen, an der Daten eingefügt werden sollen. Bei HTML-Protokollen wird dieser Eingang ignoriert.

    Sie können entweder ein Lesezeichen in Word einfügen, einen namentlich angegebenen Bereich von Excel-Daten oder die Koordinaten von Excel-Zellen. Wenn Sie den Protokolltyp auf "Word" setzen, aber kein Lesezeichen angeben, wird der betreffende Inhalt am Ende des Dokuments eingefügt.

  • cnclst.png Position (Excel) —

    Position enthält die Zeilen- und Spaltenkoordinaten der Stelle in einem Excel-Arbeitsblatt, an der Daten eingefügt werden sollen.

    Die Zeilen und Spaltennummerierung in Excel beginnt mit 0. Die Koordinate (0,0) entspricht demnach der Zelle A1.

  • ci32.png Zeile —

    Zeilen gibt den Zeilenindex an.

  • ci32.png Spalte —

    Spalten gibt den Spaltenindex an.

  • cstr.png Name (Excel) —

    Name enthält den Namen der Zelle in einem MS-Excel-Arbeitsblatt, in der die Daten eingefügt werden sollen.

  • cstr.png Lesezeichen (Word) —

    Lesezeichen enthält den Namen des Lesezeichens in einem Word-Dokument, bei dem Daten eingefügt werden sollen.

  • iNI__reportlvclass.png Protokoll (Ausgang) —

    Protokoll (Ausgang) ist eine Referenz auf das Protokoll, dessen Layout, Inhalt und Druckereinstellungen bestimmt werden sollen.

    Dieser Ausgang kann mit anderen VIs zum Erstellen von Protokollen verbunden werden.

  • ipath.png VI-Pfad (Ausgang) —

    VI-Pfad (Ausgang) ist mit VI identisch.

  • ii32.png Start (Ausgang, Word) —

    Start (Ausgang) (Report Generation Toolkit) ist der Zeichenindex für den Beginn des Texts, der in das MS-Word-Dokument eingefügt werden soll. Bei HTML-Protokollen wird dieser Eingang ignoriert.

  • ii32.png Ende (Ausgang, Word) —

    Ende (Ausgang) (Report Generation Toolkit) ist der Zeichenindex für das Ende des Texts, der in das MS-Word-Dokument eingefügt werden soll. Bei HTML-Protokollen wird dieser Eingang ignoriert.

  • ierrcodeclst.png Fehler (Ausgang) —

    Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.
