Passt die Projektionsart dem jeweiligen Plot an.

Der Plot kann entweder auf die XY-, XZ- oder YZ-Ebene projiziert werden.

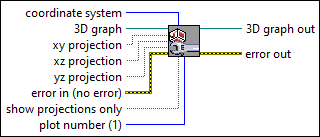

icon

Ein-/Ausgänge

  • ci32.png Koordinatensystem —

    Koordinatensystem kann "cwKartesisch", "cwZylindrisch" oder "cwSphärisch" sein.

    Die Standardeinstellung lautet "cwKartesisch".

  • coarn.png 3D-Graph —

    3D-Graph arbeitet mit der Referenz auf das 3D-Bedienelement.

  • cbool.png xy-Projektion —

    xy-Projektion stellt eine Abbildung des Plots in der xy-Ebene dar.

  • cbool.png xz-Projektion —

    xz-Projektion stellt eine Abbildung des Plots in der xz-Ebene dar.

  • cbool.png yz-Projektion —

    yz-Projektion stellt eine Abbildung des Plots in der yz-Ebene dar.

  • cerrcodeclst.png Fehler (Eingang, kein Fehler) —

    Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.

  • cbool.png Nur Projektionen anzeigen —

    Nur Projektionen zeigen bildet nur die Projektionen ab.

  • ci32.png Plotnummer (1) —

    Plotnummer ist der Index in der Plotliste der Eigenschaften des 3D-Bedienelements.

    Neue Plots können durch Rechtsklick auf das Element und Ändern der Eigenschaften hinzugefügt werden. Die Standardeinstellung ist der erste Plot auf der Liste.

  • ioarn.png 3D-Graph (Ausgang) —

    3D-Graph (Ausgang) gibt die Referenz an das 3D-Bedienelement weiter, so dass diese von anderen VIs genutzt werden kann.

  • ierrcodeclst.png Fehler (Ausgang) —

    Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.
