Führt die elementweise Ausrichtung von Signalverläufen durch und gibt die ausgerichteten Signalverläufe zurück. Die Instanz des VIs richtet sich nach dem Datentyp der Signalverlaufseingänge.

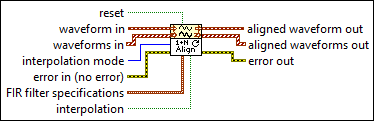

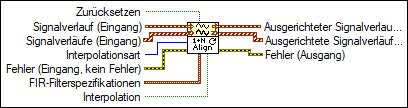

icon

Ein-/Ausgänge

  • cbool.png Zurücksetzen —

    Zurücksetzen setzt die Phase auf den Wert des Elements "Phase" und den Zeitstempel auf 0 zurück. Die Standardeinstellung lautet FALSE.

  • cmsdt.png Signalverlauf (Eingang) —

    Signalverlauf (Eingang) ist einer der Signalverläufe, die ausgerichtet werden sollen.

  • c1dmsdt.png Signalverläufe (Eingang) —

    Signalverläufe (Eingang) ist ein Array mit den Signalverläufen, die ausgerichtet werden sollen.

  • cu16.png Interpolationsart —

    Interpolationsart gibt die Methode der Interpolation an.

    0Anpassen—Jeder Ausgangswert wird auf den zeitlich nächstgelegenen Eingangswert gesetzt.
    1Linear (Standard)—Jeder Ausgangswert ist eine lineare Interpolation aus den beiden Eingangswerten, die dem Ausgangswert zu einem bestimmen Zeitpunkt am nächsten liegen.
    2Spline—Berechnet die neu abgetasteten Werte anhand des Spline-Interpolationsalgorithmus.
    3FIR-Filter—Berechnet die Werte anhand eines FIR-Filteralgorithmus.
  • cerrcodeclst.png Fehler (Eingang, kein Fehler) —

    Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.

  • cnclst.png FIR-Filterspezifikationen —

    FIR-Filterspezifikationen sind die Mindestwerte, die zur Bestimmung des FIR-Filters erforderlich sind.

  • cdbl.png Aliasunterdrückung (dB) —

    Aliasunterdrückung (dB) gibt den Mindestdämpfungspegel der Signalanteile an, die nach jeder Neuabtastung aufgrund von Aliasing zustande kommen. Der Standardwert lautet 120.

  • cdbl.png Normalisierte Bandbreite —

    Normalisierte Bandbreite gibt den Bruchteil der neuen Sample-Rate an, bei dem keine Dämpfung erfolgen soll. Der Standardwert lautet 0,4536.

  • cbool.png Interpolation —

    Interpolation gibt an, ob das Signal interpoliert werden soll oder nicht. Die Standardeinstellung lautet TRUE.

  • imsdt.png Ausgerichteter Signalverlauf (Ausgang) —

    Ausgerichteter Signalverlauf (Ausgang) enthält den ausgerichteten Signalverlauf.

  • i1dmsdt.png Ausgerichtete Signalverläufe (Ausgang) —

    Ausgerichtete Signalverläufe (Ausgang) ist ein Array aus den ausgerichteten Signalverläufen.

  • ierrcodeclst.png Fehler (Ausgang) —

    Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.

    • Beispiele

    Die folgenden Beispieldateien sind in LabVIEW enthalten.

    • labview\examples\Signal Processing\Waveform Conditioning\Align and Subtract two Waveforms (continuous).vi
