Hebt die Phasenverschiebung von Signalen auf oder tastet Signale mit einem anderen Delta-t-Wert erneut ab. Anschließend werden die angepassten Signale ausgegeben.

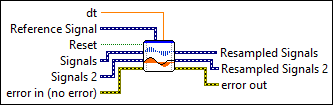

icon

Dialogfeldoptionen

Option Beschreibung
Erfassungstyp Enthält die folgenden Optionen:
  • Einzelsegment-

    Das Ergebnis jedes Durchlaufs wird separat ausgerichtet und/oder abgetastet.

  • Fortlaufend -

    Die Ergebnisse aller Durchläufe werden als ein kontinuierliches Segment ausgerichtet und/oder abgetastet.
Ausrichten

Hebt die Phasenverschiebung von Signalen auf.
Abtastintervall Enthält die folgenden Optionen:
  • Global-

    Richtet Beginn und Ende von Signalen aus, indem Nullen an den Anfang des Signals eingefügt werden, das als letztes beginnt, und an das Ende des Signals, das als erstes endet.

  • Gemeinsam -

    Richtet Beginn und Ende von Signalen aus, indem der Startzeitpunkt des Signals verwendet wird, das als letztes beginnt, und der Endzeitpunkt des Signals, das als erstes endet.
Neu abtasten

Tastet die Signale erneut ab, damit sie das gleiche Sample-Intervall haben.
Intervall für Neuabtastung Enthält die folgenden Optionen:
  • Niedrigster dt-

    Tastet alle Signale erneut ab, damit sie das gleiche Sample-Intervall haben wie das Signal mit dem kleinsten Intervall.

  • Spezifische dt-

    Tastet alle Signale nach einer benutzerdefinierten Sample-Rate erneut ab.

    • dt-

      Variables Sample-Intervall. Der Standardwert lautet 1.

  • Referenzsignal-

    Tastet alle Signale erneut ab, damit alle Signale das gleiche Sample-Intervall wie das Bezugssignal haben.
Interpolationsart

Bei der erneuten Abtastung müssen möglicherweise Werte zum Signal hinzugefügt werden. Nach Interpolationsmodus richtet sich die Berechnung der Amplitude der neuen Werte. Interpolationsmodus enthält die folgenden Optionen:

  • Linear-

    Gibt ein Sample aus, das sich durch lineare Interpolation der zwei Punkte ergibt, die zeitlich am nächsten zum neuen Sample liegen.

  • Nötigen -

    Gibt ein Sample gleich dem Eingangs-Sample aus, der dem Ausgangs-Sample zeitlich am nächsten ist.

  • Spline-

    Berechnet die neuen Werte anhand des Spline-Interpolationsalgorithmus.

  • FIR-Filter

    Berechnet die neu abgetasteten Werte anhand eines FIR-Filters.
FIR-Filterparameter Enthält die folgenden Optionen:
  • Alias-Rückweisung (dB)-

    Gibt den Mindestdämpfungspegel der Signalanteile an, die nach jeder Neuabtastung aufgrund von Aliasing zustande kommen Der Standardwert lautet 120. Diese Option gibt es nur, wenn Sie FIR-Filter auswählen.

  • Normalisierte Bandbreiten-

    Gibt den Anteil der neuen Sample-Rate an, bei dem keine Dämpfung erfolgen soll. Der Standardwert lautet 0,4536. Diese Option gibt es nur, wenn Sie FIR-Filter auswählen.
Offenes Intervall

Gibt an, ob ein Eingangssignal ein offenes oder ein geschlossenes Intervall ist. Die Standardeinstellung lautet TRUE (offenes Intervall). Gegeben sei zum Beispiel für ein Eingangssignal t0 = 0, dt = 1 und Y = {0, 1, 2}. Ein offenes Intervall gibt einen Endwert von 2 aus. Ein geschlossenes Intervall gibt einen Endwert von 3 aus.
Eingangsdaten (Beispiel)

Zeigt ein Beispiel von Eingangssignalen an, anhand dessen ersichtlich wird, wie die ausgewählten Konfigurationseinstellungen die Eingangssignale beeinflussen.

Wenn Sie Daten mit dem Express-VI verbinden und es starten, zeigt Eingangsdaten (Beispiel) tatsächliche Daten an. Wenn Sie das Express-VI schließen und erneut öffnen, zeigt Eingangsdaten (Beispiel) so lange Beispieldaten an, bis Sie das VI starten.
Vorschau

Zeigt eine Vorschau der Messung an. Der Vorschau-Plot stellt den Wert der ausgewählten Messung mit einer gestrichelten Linie an.

Wenn Sie Daten mit dem Express-VI verbinden und es starten, werden unter Vorschau tatsächliche Daten angezeigt. Wenn Sie das Express-VI schließen und erneut öffnen, werden unter Vorschau so lange Beispieldaten angezeigt, bis Sie das VI wieder starten. Bei ungültigen Grenzfrequenzen gibt es keine Vorschau der Werte.

Ein-/Ausgänge

  • cerrcodeclst.png Fehler (Eingang, kein Fehler) —

    Beschreibt Fehler, die vor der Ausführung des Knotens aufgetreten sind.

  • cbool.png Zurücksetzen —

    Steuert die Initialisierung des internen VI-Zustands. Die Standardeinstellung lautet FALSE.

  • cexpdynwdt.png Signale 2 —

    Enthält das Eingangssignal bzw. die Eingangssignale.

  • cexpdynwdt.png Signale —

    Enthält ein oder mehrere Eingangssignale

  • cexpdynwdt.png Bezugssignal —

    Bestimmt das Bezugssignal, mit dessen Sample-Intervall die Eingangssignale erneut abgetastet werden. Wenn Sie einen Wert mit diesem Eingang verbinden, wird die Einstellung im Konfigurationsdialogfeld ignoriert.

  • cdbl.png dt —

    Gibt das von Ihnen festgelegte Sample-Intervall an. Wenn Sie einen Wert mit diesem Eingang verbinden, wird die Einstellung im Konfigurationsdialogfeld ignoriert.

  • iexpdynwdt.png Neu abgetastete Signale —

    Gibt die neu abgetasteten Signale aus.

  • ierrcodeclst.png Fehler (Ausgang) —

    Enthält Fehlerinformationen. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.

  • iexpdynwdt.png Neu abgetastete Signale 2 —

    Gibt die neu abgetasteten Signale aus.
