Analysiert die Eingangsfolge X auf gültige positive Spitzenwerte und gibt die Anzahl der gefundenen Spitzenwerte aus und die Indizes der Werte, die den Schwellwert übersteigen.


icon

Ein-/Ausgänge

  • c1ddbl.png X —

    X ist die Eingangsfolge. Die Anzahl der Samples in X muss größer als die angegebene Breite sein.

    Wenn X kleiner oder gleich Breite ist, wird Anzahl auf 0 gesetzt und es wird ein Fehler ausgegeben.

  • cdbl.png Schwellwert —

    Schwellwert ist der Wert, den alle Spitzenwerte in Breite erreichen oder überschreiten müssen. Der Standardwert lautet 0,0.

  • ci32.png Breite —

    Breite gibt an, wie viele Werte der Folge X mindestens den Schwellwert erreichen oder überschreiten müssen, damit eine Spitze als solche erkannt wird. Die Breite muss größer als 0 sein. Wenn Breite kleiner oder gleich 0 ist, wird Anzahl auf 0 gesetzt und ein Fehler ausgegeben. Der Standardwert lautet 1.

  • i1di32.png Indizes —

    Indizes enthält die Anfangsindizes aller gültigen Spitzenwerte.

  • ii32.png Anzahl —

    Anzahl ist die Anzahl der gültigen Spitzenwerte.

  • ii32.png Fehler —

    Fehler gibt alle Fehler oder Warnungen des VIs aus. Zur Umwandlung eines Fehlercodes oder einer Warnung in einen Fehler-Cluster verbinden Sie Fehler mit dem VI Fehler-Cluster aus Fehlercode.

    • Ein Spitzenwert ist immer dann gültig, wenn mindestens die der Breite entsprechende Anzahl aufeinanderfolgender Elemente von X den Schwellwert überschreitet. Das VI "Schwellwerterkennung" stellt einen Spitzenwert fest, wenn die Anzahl aufeinanderfolgender Elemente, die den Schwellwert überschreiten, größer oder gleich der Breite ist.

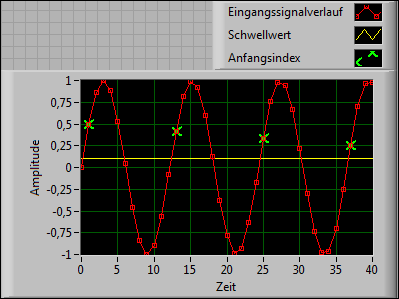

    In der folgenden Abbildung sehen Sie das Ergebnis für einen sinusförmigen Signalverlauf, wobei der Schwellwert 0,1 und die Breite 4 lautet. Das grüne Kreuz markiert den Anfangsindex eines erkannten Spitzenwerts.

    In der folgenden Abbildung sehen Sie ebenfalls einen gültigen Spitzenwert. In diesem Fall arbeitet das VI mit einem treppenförmigen Signal. Der Schwellenwert ist 0,5 und die Breite ist 5. Da 13 aufeinander folgende Werte den Schwellwert überschreiten, lautet der Anfangsindex der Spitze 8.
