Generiert ein Array mit einem gaußmodulierten sinusförmigen Muster.


icon

Ein-/Ausgänge

  • cdbl.png Dämpfung (dB) —

    Dämpfung (dB) hängt mit dem Leistungsabfall auf einer Seite der Mittenfrequenz zusammen, die größer als 0 sein muss. Die Standardeinstellung lautet 6 dB.

  • cdbl.png Mittenfrequenz (Hz) —

    Mittenfrequenz (Hz) gibt die Mittenfrequenz (auch Trägerfrequenz genannt) in Hz an. Der Standardwert lautet 1.

  • ci32.png Samples —

    Samples ist die Anzahl der Samples von Gaußmoduliertes Sinusmuster. Wenn Samples kleiner als 1 ist, dann ist Gaußmoduliertes Sinusmuster ein leeres Array und es wird ein Fehler ausgegeben. Der Standardwert lautet 128.

  • cdbl.png Amplitude —

    Amplitude ist die Amplitude von Gaußmoduliertes Sinusmuster. Der Standardwert lautet 1.

  • cdbl.png Verzögerung (s) —

    Verzögerung (s) verschiebt die Spitze von Gaußmoduliertes Sinusmuster. Der Standardwert lautet 0.

  • cdbl.png Delta t (s) —

    Delta t (s) ist das Sample-Intervall und muss größer als 0 sein. Wenn Delta t (s) kleiner oder gleich 0 ist, dann ist Gaußmoduliertes Sinusmuster ein leeres Array und es wird ein Fehler ausgegeben. Die Standardeinstellung lautet 0,1.

  • cdbl.png Normalisierte Bandbreite —

    Normalisierte Bandbreite ist der mit Mittenfrequenz multiplizierte Wert zur Normalisierung der Bandbreite bei Dämpfung (dB) im Leistungsspektrum. Die normalisierte Bandbreite muss immer größer als 0 sein. Der Standardwert lautet 0,15.

  • i1ddbl.png Gaußmoduliertes Sinusmuster —

    Gaußmoduliertes Sinusmuster erzeugt in Array mit einem gaußmodulierten Sinusmuster der Samples.

  • ii32.png Fehler —

    Fehler gibt alle Fehler oder Warnungen des VIs aus. Zur Umwandlung eines Fehlercodes oder einer Warnung in einen Fehler-Cluster verbinden Sie Fehler mit dem VI Fehler-Cluster aus Fehlercode.

    • Das Gaußmodulierte Sinusmuster der Werte Y wird nach folgender Gleichung berechnet:

    und

    wobei A die Amplitude ist, b die normalisierte Bandbreite, q die Dämpfung, fc die Mittenfrequenz (Hz), d die Verzögerung und N die Samples sind.

    Die Hüllkurve des gaußmoduliertes Sinusmusters wird nach folgender Gleichung berechnet:

    Die Fourier-Transformation der Hüllkurve ergibt sich aus folgender Gleichung:

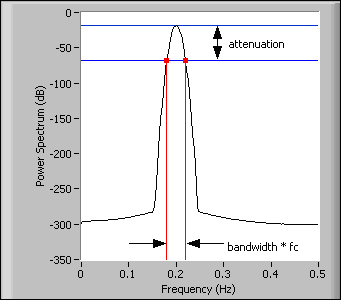

    Die Dichte des Leistungsspektrums erreicht bei der Frequenz fc ihren Spitzenwert . Bei den Frequenzen verringert sich die Dichte des Leistungsspektrums um q dB vom Spitzenwert, wobei q für die Dämpfung steht (vgl. folgende Abbildung).

    Beispiele

    Die folgenden Beispieldateien sind in LabVIEW enthalten.

    • labview\examples\Signal Processing\Signal Generation\Gauss Mod Sine Generation.vi
