Erstellt eine Zugehörigkeitsfunktion für eine linguistische Variable. Im Dialogfeld Variable definieren können Sie Zugehörigkeitsfunktionen auch interaktiv festlegen.

Hinweis Ermittelt anhand einer benutzerdefinierten Funktion den Zugehörigkeitsgrad für die linguistische Variable.

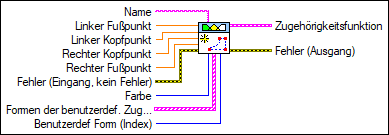

icon

Ein-/Ausgänge

  • cstr.png Name —

    Name gibt den Namen der zu erstellenden Zugehörigkeitsfunktion bzw. des zu erstellenden linguistischen Terms an.

  • cdbl.png Linker Fußpunkt —

    Linker Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Fußpunkt 0.

  • cdbl.png Linker Kopfpunkt —

    Linker Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem linken Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Linker Kopfpunkt 1.

  • cdbl.png Rechter Kopfpunkt —

    Rechter Kopfpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Kopfpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Kopfpunkt 1.

  • cdbl.png Rechter Fußpunkt —

    Rechter Fußpunkt gibt den Zahlenwert der linguistischen Variablen an, der dem rechten Fußpunkt der Zugehörigkeitsfunktion entspricht. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet für Rechter Fußpunkt 0.

  • cerrcodeclst.png Fehler (Eingang, kein Fehler) —

    Fehler (Eingang) beschreibt Fehlerbedingungen, die vor der Ausführung des Knotens auftreten. An Fehler (Eingang) werden Standardfehlerdaten übergeben.

  • cu32.png Farbe —

    Farbe gibt die Anzeigefarbe der Zugehörigkeitsfunktion im Fuzzy-System-Designer aus. Mit diesem Eingang kann auch eine Farbfeldkonstante verbunden werden.

  • c1dcclst.png Formen der benutzerdef. Zugehörigkeitsfunktionen —

    Formen der benutzerdef. Zugehörigkeitsfunktionen gibt die x-y-Werte von Punkten an, mit denen benutzerdefinierte Formen von Zugehörigkeitsfunktionen gebildet werden. Die Form einer Zugehörigkeitsfunktion bestimmt die Zugehörigkeitsgrade einer linguistischen Variablen innerhalb des entsprechenden linguistischen Terms. Mit dem Benutzerdef. Form (Index) können Sie angeben, welche Form in diesem Array für die Zugehörigkeitsfunktion genutzt werden soll.

    Für jede benutzerdefinierte Form kann ein beliebiger Bereich von x-Werten genutzt werden. Die y-Werte müssen jedoch im Bereich von 0 bis 1 liegen, wobei der Zugehörigkeitsgrad des ersten angegebenen Punkts 0 und der des letzten angegebenen Punkts 1 sein muss. Die benutzerdefinierte Form wird linear zwischen Linker Fußpunkt und Linker Kopfpunkt skaliert, und das Spiegelbild der Form wird linear zwischen Rechter Kopfpunkt und Rechter Fußpunkt skaliert. Der Zugehörigkeitsgrad aller Punkte zwischen Linker Kopfpunkt und Rechter Kopfpunkt lautet 1.

  • c1ddbl.png Y —

  • c1ddbl.png X —

  • ci32.png Benutzerdef Form (Index) —

    Benutzerdef. Form (Index) gibt den Index der Form im Array Formen der benutzerdef. Zugehörigkeitsfunktionen, die Sie für die Zugehörigkeitsfunktion verwenden möchten.

  • icclst.png Zugehörigkeitsfunktion —

    Zugehörigkeitsfunktion gibt die Zugehörigkeitsfunktion mit der angegebenen Form, Farbe und den angegebenen Punkten aus.

  • istr.png Name —

    Name gibt den Namen der zu modifizierenden Zugehörigkeitsfunktion bzw. des zu modifizierenden linguistischen Terms an.

  • iu16.png Form —

    Form gibt die Form der Funktion an, nach der sich die Zugehörigkeitsgrade der linguistischen Variablen richten.

  • i1ddbl.png Punkte —

    Punkte gibt die Werte der linguistischen Variablen an, die den Fuß- und Kopfpunkten der Zugehörigkeitsfunktion von links nach rechts und von unten nach oben entsprechen. Der Zugehörigkeitsgrad der linguistischen Variable im linguistischen Term Name lautet an den Fußpunkten 0 und an den Kopfpunkten 1. Eine Singleton-Funktion erfordert einen Punkt, eine Dreieckfunktion drei Punkte und eine Trapez-, Sigmoid-, Gauß- oder benutzerdefinierte Funktion vier Punkte.

  • iu32.png Farbe —

    Farbe gibt die Anzeigefarbe der Zugehörigkeitsfunktion im Fuzzy-System-Designer aus. Mit diesem Eingang kann auch eine Farbfeldkonstante verbunden werden.

  • ii32.png Benutzerdef Form (Index) —

    Benutzerdef Form (Index) gibt den Index der benutzerdefinierten Form an, nach der sich die Zugehörigkeitsgrade für die linguistische Variable richten. Dieser Parameter ist nur von Bedeutung, wenn Form auf Benutzerdefiniert eingestellt ist. Die benutzerdefinierten Formen für das Array Formen der benutzerdef. Zugehörigkeitsfunktionen können mit dem VI "FL - Neues Fuzzy-System" und mit der Instanz "(Benutzerdefiniert)" des VIs "FL - Zugehörigkeitsfunktion erstellen" erzeugt werden.

  • ierrcodeclst.png Fehler (Ausgang) —

    Fehler (Ausgang) enthält Angaben zum Fehler. Dieser Ausgang ist ein Standardausgang zur Fehlerausgabe.
